Как устроен арбалет с газовой пружиной: спортивная смекалка
В 2016 году вместе с членами сборной России по арбалетному спорту мы испытали оружие, для которого во всем мире не найдется ни четкого видового названия, ни конструктивного аналога. Просим любить и жаловать: единственный в мире арбалет с газовой пружиной «Кондор».
Конструктору и оружейному мастеру Богдану Хмельницкому приходится часто сталкиваться с недоверием. Увидев его луки и арбалеты, люди отказываются верить, что изобретатель сделал их своими руками и что разработка и изготовление оружия для него всего лишь хобби, а не дело всей жизни. Действительно, со своими высокотехнологичными образцами в руках Хмельницкий больше похож на главу конструкторского бюро или владельца небольшого оружейного завода. Вот и приходится мастеру постоянно напоминать, что свои прототипы он изготавливает исключительно дома, а дом у него самый обычный — без станков с ЧПУ, окрасочных камер и «чистых комнат».
Хотя можно было бы и не объяснять ничего: оружие Богдана Хмельницкого может выдержать самую суровую критику индустриального масштаба без всяких скидок на хобби. В этом мы могли убедиться, изучив луки «Фантом» (ПМ № 5'2011) и «Кобра» (№ 1'2014). Ноу-хау изобретателя заключается в применении стальных или газовых пружин вместо традиционных гибких плеч в качестве источников энергии для выстрела. Результат такого подхода — оружие, максимально приближенное к спортивным лукам по характеристикам и технике стрельбы, однако намного более компактное и удобное в транспортировке.
Луки Хмельницкого представляют собой сложные и элегантные конструкции с парадоксальными свойствами. К примеру, ход натяжения тетивы у «Кобры» значительно превышает габариты самого оружия благодаря блоку с параллельными канавками (тетива дважды ложится на один и тот же блок) и композитному модулю-эксцентрику сложной формы.

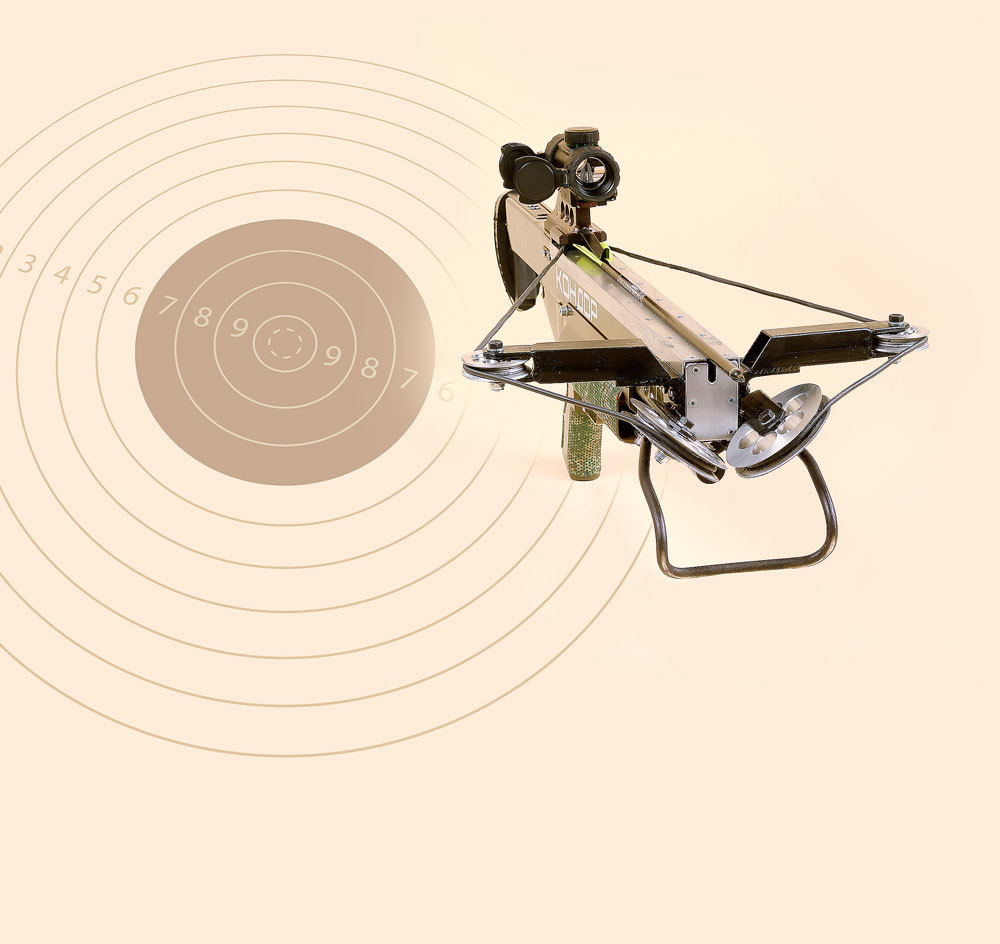

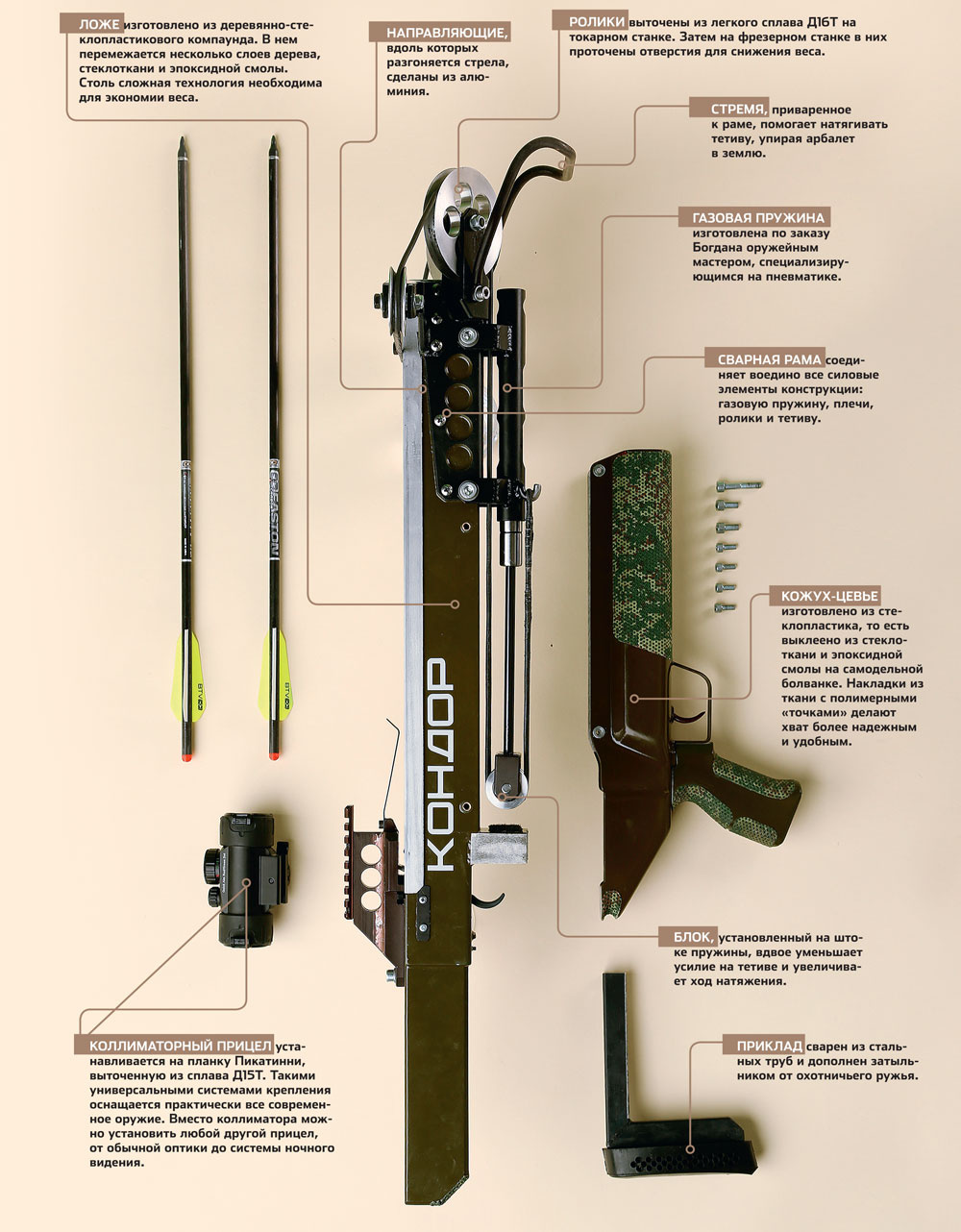

На этот раз Богдан принес к нам в редакцию арбалет, и в нем, на первый взгляд, нет ничего сложного: никаких эксцентриков, лишь несколько простых шкивов. Однако «Кондор» далеко не так прост, как кажется. Чтобы раскусить его, стоит вспомнить о том, какими бывают арбалеты классической конструкции.
Раззудись, плечо!
Классический арбалет называют также рекурсивным. В нем тетива крепится прямо к концам гибких плеч. Плечи подчиняются тому же физическому закону, что и пружина, сила упругости которой тем больше, чем сильнее она сжата. Это значит, что арбалет развивает максимальное усилие только при полностью натянутой тетиве. Как только стрела приходит в движение, усилие начинает стремительно падать, поэтому скорость полета стрелы у рекурсивных арбалетов относительно невелика.
