Сказ про анемометр, который сделали два советских инженера

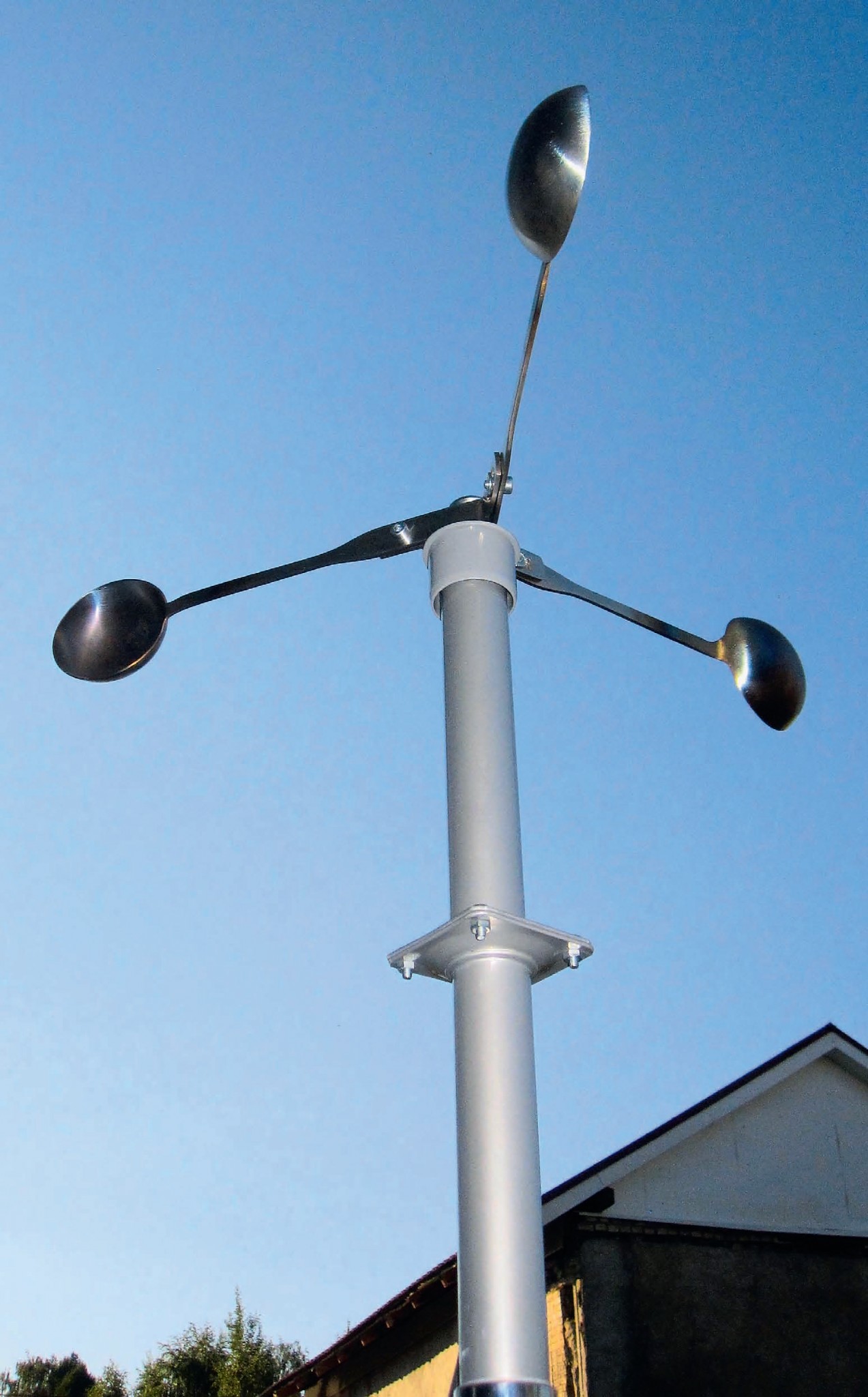

Самодельный анемометр.

Наука начинается с тех пор, как начинают измерять.
Д. И. Менделеев

Двигатель прогресса?!

Михаил Викторович, или попросту Миша, как зовут его коллеги за безотказность и доброе лицо, долго мял листок бумаги, потом протянул его мне и произнёс фразу, смысл которой мне никогда не был понятен:

— Ничего себе!

Платёжка за электроэнергию в очередной раз сразила моего старинного друга. Дом, построенный им в ближнем Подмосковье с таким трудом, казалось, мстил хозяину за отклонения от строительных норм и правил. Но, может быть, нам это только казалось. Может дом на что-то намекал?

— Мы ведь даже котёл не включали…

— Поставь ветряк! — помог я другу советом, так как сам гасил ипотечный кредит. — Глядишь и отобьёшь расходы.

— Какой ветряк? Ты же знаешь, в Москве два-три метра в секунду! Разве ж это ветер!

Дом Миши стоит на пригорке в торце прямой и длинной улицы. Другой конец улицы предательски срывается в обрыв с красивым видом на районный центр вдалеке. При некоторой фантазии такое расположение можно сравнить с аэродинамической трубой, что я и сделал.

— Знаю, знаю! — самоутвердился я. — Но крышу почему-то не у соседей, а у тебя каждый год сносит.

— Но это же деньги…

— Хватит ныть! — здесь я сам удивился своей настойчивости. — Мы же не МГИМО какой-то заканчивали. Кое-что можем и сами!

— Ещё и крышу чинить. Нет, Наташка узнает, убьёт!

— Ну, раз всё так плохо… — сказал я с ощущением исполненного долга, — тогда обед с меня!

Миша долго ковырял шницель вилкой, стеклянными глазами разглядывая яйцо в моей тарелке. Вдруг в полной тишине институтской столовки, отражаясь эхом от архитектурных излишеств, донеслось:

— … а когда собрал лазерное ружьё, сразу побежал во двор стрелять в космический мусор.

— Так ведь и в самолёт попасть можно! А сколько вашему Вовочке?

— В декабре будет пять.

Я узнал голос Марии Семёновны из планового с её вечными рассказами о внуке-вундеркинде и улыбнулся, но лицо моего товарища словно поразила молния.

— Это уж чересчур! — обречённо воскликнул Миша. — Хорошо! Давай попробуем!

Неуклюже взмахнув рукой, он опрокинул компот прямо на рукопись моей новой книги. А ещё друг называется!

Мощность в кармане

Сейчас Россия не относится к лидерам ветроэнергетики. Однако нелишне напомнить, что такое время в нашей истории было. И связано оно, как и многое другое в нашей стране, и с энтузиазмом российского изобретателя, и с деятельностью Центрального аэрогидродинамического института (ЦАГИ).

Так, 4 февраля 1931 года в Курске дала ток первая в мире ветроэлектрическая станция с инерционным аккумулятором уникальной конструкции. Станцию мощностью 8 кВт построил курский изобретатель-самоучка Анатолий Георгиевич Уфимцев (1880—1936) во дворе своего дома. В настоящее время ветроэлектростанция Уфимцева — объект культурного наследия.

Это, конечно, совпадение, но в том же 1931 году в Балаклаве в Крыму на Караньских высотах заработала первая в мире промышленная ветроэлектростанция ЦАГИ Д-30 мощностью 100 кВт. Эта станция, на то время не имевшая равных в мире, была разрушена немецкими войсками в 1942 году.

Но это так, к слову. Очень хочется, чтобы знали и помнили.

Сегодня в России достаточно большой выбор ветрогенераторов очень малой мощности (до 5 кВт согласно классификации ГОСТ Р 51990-2002), которые приобретаются преимущественно для личного пользования. Но искушённый продавец, предлагая ветроустановку, использует одну маркетинговую уловку. Он называет мощность, которая, как правило, не имеет никакого отношения к тому, на что может рассчитывать неискушённый покупатель. Чтобы не поддаться чарам продавца, а сегодня эти чары разрабатываются крупнейшими университетами мира, следует знать следующее.

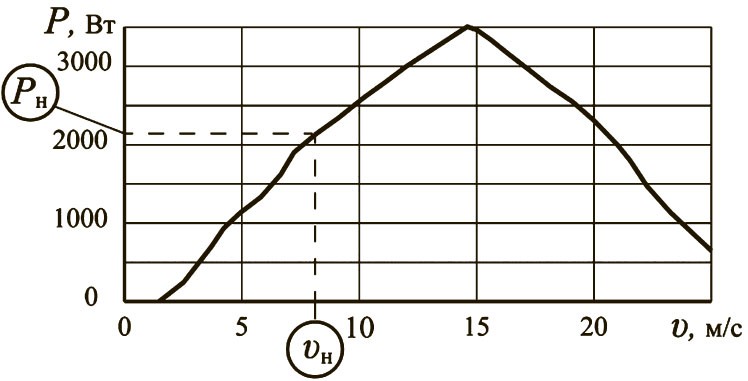

Каждая ветроустановка характеризуется кривой мощности (зависимость мощности от скорости ветра), своего рода «отпечатком пальцев». Пример такой зависимости одного реального ветрогенератора приведён на рисунке.

Из графика видно, что максимальная мощность, которую развивает взятый для примера ветрогенератор, составляет 3500 Вт или 3,5 кВт. Именно такую мощность вам и назовут при первом обращении. Однако, если вы дадите понять, что ответ вас не удовлетворил, опытный продавец добавит, что такая мощность выдаётся лишь при скорости ветра 15 м/с (при которой, кстати сказать, высота волны в открытом море достигает 5,5 метра), а ориентироваться надо на так называемую номинальную мощность (Рн), которую установка выдаёт при номинальной скорости ветра (µн). Опыт общения с продавцами ветрогенераторов в московских офисах показал, что 9,5 из 10 понятия не имеют, откуда берётся номинальная скорость ветра и что она означает.

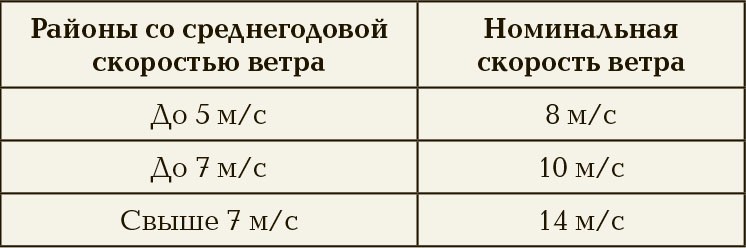

В ветроэнергетике при расчёте и конструировании ветрогенераторов номинальную скорость ветра назначают в соответствии со среднегодовыми скоростями ветра того района, на территории которого планируется эксплуатация установки. Выглядит это следующим образом:

Такое решение позволяет использовать и энергию ветра, скорость которого выше средней, и в то же время не перегружать конструкцию излишними усилениями и особенно завышенными размерами. Чтобы не переплачивать за всё лишнее, идеальным было бы приобрести ветрогенератор, максимальная мощность которого приходилась бы на номинальную скорость ветра в вашем регионе. Но надеяться на это не приходится, так как если китайский ботинок 45-го размера еле налезает на русский 43-й, то их ветрогенераторы переоценивают ветровые ресурсы большинства территории нашей необъятной родины.

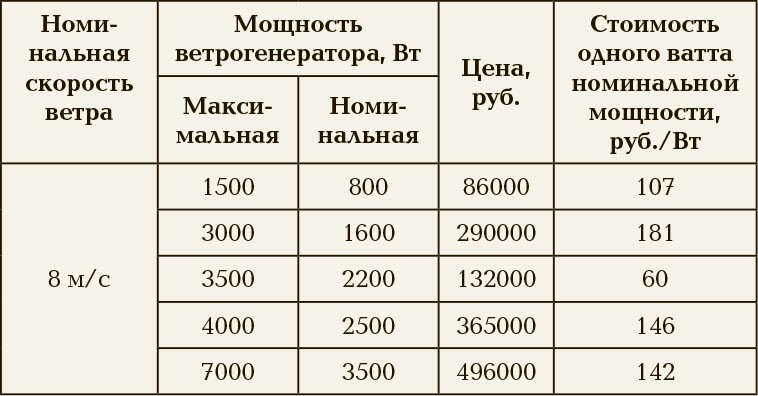

Что же делать? Поступим следующим образом. Прежде всего, от продавцов ветрогенераторов потребуем кривую мощности их установок. Смущаться здесь не стоит, себе дороже. К тому же вы теперь в состоянии и лекцию им прочитать. Допустим, вы планируете установить ветрогенератор при номинальной скорости ветра 8 м/с. В таблице для примера сведены и обработаны данные о нескольких ветрогенераторах, имеющихся сегодня в офисе продаж одной компании. Номинальная мощность их была найдена по кривым мощности.

Таким образом, прежде всего, следует определиться с выбором мощности ветрогенератора исходя из своих запросов, из того, какую мощность вы хотели бы присоединить к своим потребностям. Ориентироваться при этом следует на номинальную мощность. А последний столбец таблицы позволит понять, насколько далёк или близок оказался ваш выбор к идеальному варианту.

Однако вначале следует определиться со скоростью ветра!

В одном ряду

Скорость ветра, которую нам сообщают средства массовой информации, измеряют на метеорологических станциях на высоте 10—12 м над поверхностью земли. Но мыто знаем, на что способен местный ветер *. Поэтому идею обратиться в метеостанцию за данными о среднегодовой скорости ветра около Мишиного дома мы отвергли сразу и решили измерять её сами. И как только решили, поняли, что оказались в достойной компании.

Измеряют скорость ветра специальные приборы — анемометры. Первое известное описание анемометра было дано итальянским учёным, ведущим теоретиком искусства эпохи Возрождения Леоном Баттистой Альберти (1404—1472) приблизительно в 1450 году. Анемометр Альберти напоминал флюгер, на хвосте которого висела пластинка. Свободный конец пластинки, отклоняемый ветром, указывал по градуированной шкале на его относительную скорость.
