Инновационные решения ЦНИРТИ армии и флоту к 120-летию РЭБ

Радиоэлектронный щит и меч страны, армии и флота

Генеральный директор АО «ЦНИРТИ им. академика А.И. Берга» Г.И. Андреев, д.т.н., профессор

Создание 4 июля 1943 г. Совета по радиолокации и радиолокационного института, будущего ЦНИРТИ, ознаменовало начало истории развития российской радиоэлектроники и нового этапа радиолокации, в том числе направления противолокации – РЭБ.

Сегодня основные направления его деятельности – разработка средств и систем космического и авиационного радиоэлектронного мониторинга, средств и комплексов РЭБ, комплексов средств преодоления ПРО и ПВО, полигонных испытательных измерительных средств и комплексов обеспечения испытаний и подготовки специалистов.

Деятельность института впоследствии послужила основой для создания таких крупнейших предприятий, как НИИДАР, Институт радиотехники и электроники АН СССР, НПО «Полюс», КБ‑1 (ныне ПАО «Алмаз» – головное предприятие Концерна ВКО «Алмаз‑Антей»). Знаменательно, что АО «ЦНИРТИ им. академика А.И. Берга», в соответствии с Постановлением Правительства РФ от 11 мая 2015 г., вошел в состав Концерна ВКО «Алмаз–Антей».

В этом году в нашей стране отмечается 120 – летие РЭБ. Более 80 лет ученые и инженеры ЦНИРТИ создают технику РЭБ.

Отвечая на современные вызовы в РЭБ, перемещение стратегии РЭБ в киберпространство требует максимизации боевой эффективности как традиционных, так и развивающихся технологий использования электромагнитного излучения.

РЭБ внедряет и интегрирует свои сети и средства с тем, чтобы противодействовать использованию противником киберпространства, космоса и электромагнитного излучения. Для решения этих задач очень важным является информационная составляющая. Это – оперативная обстановка, информация и электромагнитное излучение, в том числе предупреждение об опасности, сбор данных для обеспечения поддержке средствами РЭБ, радиопеленгация и целеуказание, космические системы стратегической информации для управления и принятия решения в части РЭБ, авиационные системы стратегического и многоцелевого тактического характера, наземные системы тактической радиои радиотехнического мониторинга и РЭБ. Перечисленные средства имеют стратегический и видовой характер.

Исполнительной составляющей РЭБ является радиоэлектронное подавление, радиоэлектронная защита, поддержка средствами РЭБ. Новым направлением является использование сверхвысоких частот большой мощности и оружие направленной энергии.

В АО «ЦНИРТИ им. академика А.И. Берга» созданы базовые элементы системы радиоэлектронной защиты и подавления:

• цифровая радиочастотная память (DRFM);
• переносчики (конверторы) частоты;
• быстродействующие синтезаторы;
• активные буксируемые ловушки (АБРЛ);
• элементы активной фазированной антенной решетки (АФАР).

Базовые элементы, объединенные в канал системы определения и воспроизведения частоты и интегрируемые с передающими системами на основе цифровых АФАР, позволяют создавать комплексы и станции активных помех под конкретное размещение на объекте.

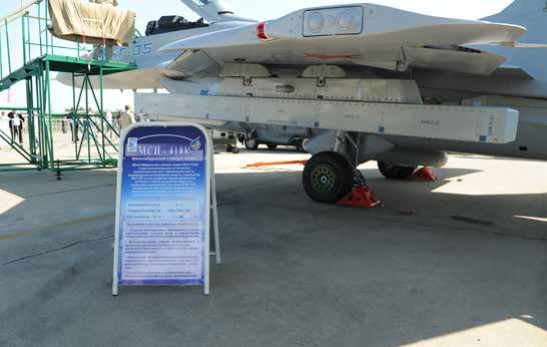

В частности, создана на основе базовых элементов базовая малогабаритная одноконтейнерная станция помех МСП‑418К для авиационного применения. Унифицированная одноконтейнерная станция активных помех МСП‑418К для самолетов типа МиГ‑29, МиГ‑35 предназначена для индивидуальной и индивидуально‑взаимной защиты самолетов путем создания преднамеренных активных помех радиоэлектронным средствам управления оружием, входящим в зенитно‑ракетные, зенитно‑артиллерийские и авиационно‑ракетные комплексы.

Основой разработки является цифровой канал когерентного приемопередатчика на основе технологии цифровой радиочастотной памяти (DRFM).

Технология DRFM является основой современных средств РЭБ и определяет их тактико‑технические характеристики.

Отличительными особенностями станции являются:

• оригинальная структура построения станции с обеспечением одновременной работы, как в переднюю, так и в заднюю полусферы, с возможностью работы по одному принятому импульсу в широкой полосе частот;
• применение цифровых методов обработки сигналов в реальном масштабе времени с использованием технологии цифрового запоминания и воспроизведения сигналов;
• комплексная микроминиатюризация с использованием технологий «система на кристалле»;
• унифицированные конструкторские решения на основе модулей и блоков в конструктиве «Евростандарт»;
• размещение аппаратуры в контейнерах, обеспечивающее одновременный прием и передачу сигналов при достаточно большом энергопотенциале станций;
• наличие модуля флэш‑памяти, обеспечивающего прием полетного задания и выдачу необходимой информации с рабочего места оператора, представляющего собой портативное переносное устройство;
• при эксплуатации станций в условиях МО РФ не требуется специализируемой контрольно‑поверочной аппаратуры;
• малые массогабаритные характеристики;
• может применятся автономно.

В том числе следует отметить, что структура построения и технические характеристики станции МСП‑418К, реализованной на основе унифицированных базовых модулей, в частности DRFM, уже сегодня нашли применение указанных устройств в других направлениях, так например, для решения задач защиты ракетно‑космической техники, систем Госопознования, радиолокации, создания тренажеров и имитаторов, полигонной техники, специальной измерительной техники и комплексов, систем телекоммуникаций, систем защиты важных объектов.
