Летящая на волне

Нестандартные решения и новый тип полета, штурм трех скоростей звука и ударно-волновая газодинамика – все смешалось в этой истории о том, как летал один из самых необычных сверхзвуковых самолетов.

Текст: Николай Цыгикало

Сверхзвуковой бомбардировщик XB70 «Валькирия», созданный американской аэрокосмической компанией North American Aviation, совершил свой первый полет 21 сентября 1964 года. В США обозначение «X» принято для экспериментальных самолетов, а индекс «B» классифицирует машину как бомбардировщик (bomber).

Одно из необычных конструкторских решений самолета видно на снимках: в сверхзвуковом режиме полета концевая треть крыла опускалась вниз, что позволяло значительно увеличить подъемную силу. Чтобы понять, как это получалось, придется совершить краткую экскурсию в область сверхзвукового обтекания. Итак, как же возникает подъемная сила в полете и что необычного было в подъемной силе «Валькирии» в отличие от других сверхзвуковых самолетов?

Звук – это упругие колебания в виде несильных сжатий и разрежений воздуха, распространяющиеся посредством движения молекул газов. Движения воздуха, образуемые простым бегом молекул, например расширение, растекание, обтекание, не могут происходить быстрее звука. Если тело перемещается медленнее звука, толкаемый телом воздух успевает растекаться во все стороны.

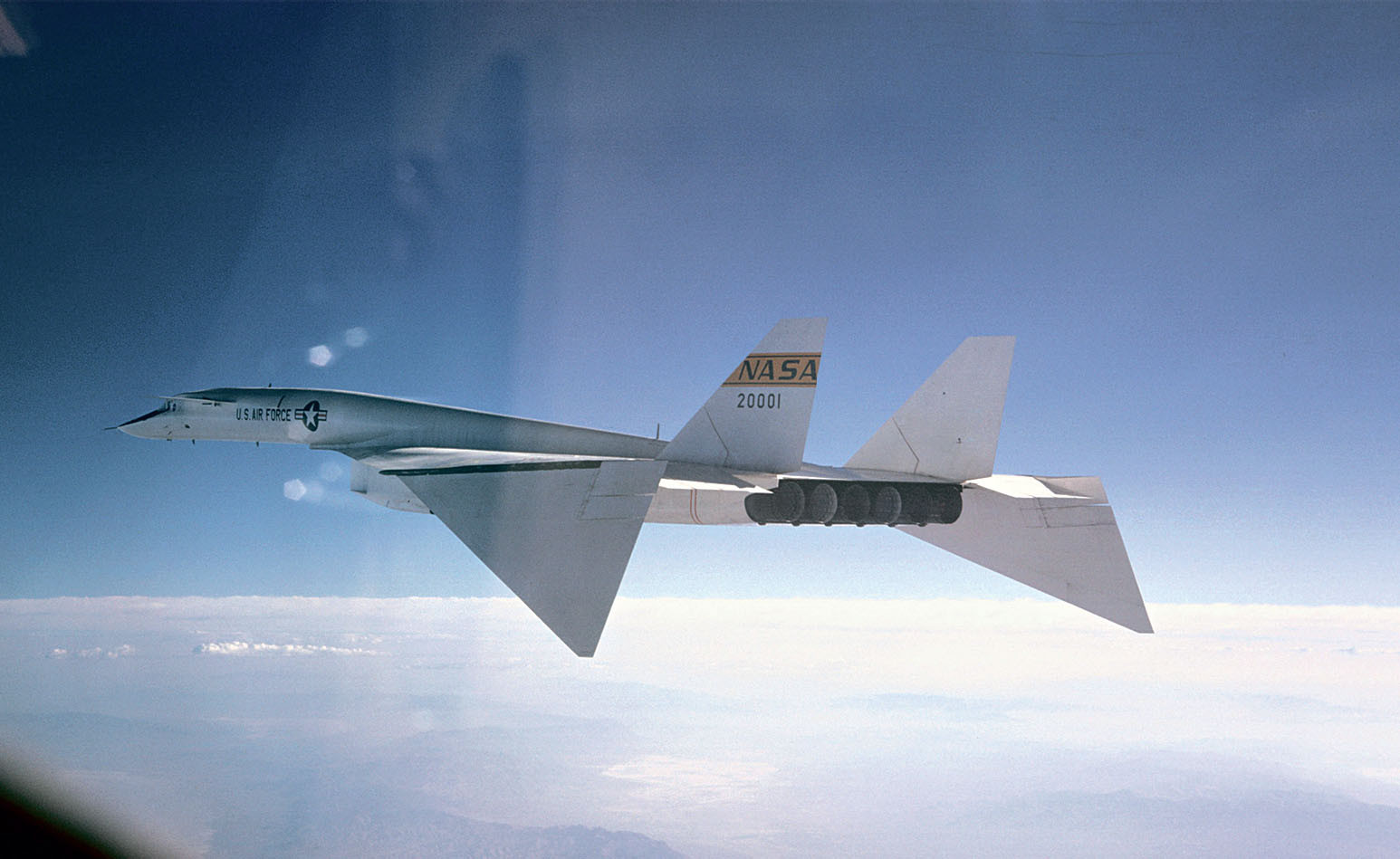

После отказа от военного применения «Валькирии» один из двух прототипов (второй погиб в катастрофе) служил в качестве летающей лаборатории NASA, о чем свидетельствует надпись на киле

Воздух и сверхзвук

Перед телом, летящим быстрее звука, воздух уже не успевает растекаться в стороны со своей – звуковой – скоростью.

Сверхзвуковое тело нагоняет и трамбует разбегающийся воздух, не давая ему расступаться. Поэтому на сверхзвуке сжатие вокруг тела становится значительным, что приводит к многократному уплотнению воздуха. Оно происходит на особой границе в потоке – скачке уплотнения.

Сверхзвуковое сжатие проявляется в двух формах. Первая – это волна: кратковременное уплотнение воздуха с последующим расширением. Сжатие воздуха здесь многократное, гораздо более сильное, чем при обычных звуковых колебаниях. Тесная связка «сжатие-расширение» свободно распространяется в воздухе на большие расстояния в виде сверхзвуковой ударной волны.

Другая форма сжатия – поток. За скачком уплотнения воздух у поверхности сверхзвукового тела остается сжатым. Он струится по поверхности непрерывным плотным потоком: он либо все время поджимается набегающим под углом атаки воздухом, либо просто не успевает расшириться за время обтекания. Сжатый поток течет и в разных ограниченных пространствах – газодинамических каналах и проточных частях, воздухозаборниках и соплах.

Все это сильно меняет картину обтекания по сравнению с дозвуковой. На сверхзвуковом теле возникает скачок уплотнения, который расходится в потоке позади тела, образуя конус Маха. Он есть на всех передних точках и кромках – носовом обтекателе, передних кромках крыла, килях, воздухозаборниках. Дальше от самолета скачок уплотнения создает ударную волну, а у поверхности оставляет за собой поток сжатого воздуха, который и дает подъемную силу в сверхзвуковом полете. У дозвуковых летательных аппаратов подъемная сила возникает при обтекании профиля крыла, а также за счет угла атаки – небольшого угла, с которым плоскость крыла встречает набегающий поток. Профиль крыла для дозвукового полета сверху более выпуклый. Обтекающий эту выпуклость воздух ускоряется, его давление снижается, в итоге возникает местная зона разрежения, которая «подсасывает» крыло кверху. Перепад давлений между нижней и верхней частью крыла направлен вверх и образует подъемную силу.

При сверхзвуковом обтекании картина меняется. Воздух, не успевая разбегаться вокруг крыла, сжимается его клиновидной передней кромкой. Верхняя часть крыла встречает набегающий поток с очень небольшим углом атаки, слегка уплотняет его и обтекается этим сжатым воздухом. В разрежение он переходит лишь на наиболее толстой части крыла, на выпуклости которой поток поворачивает вниз, к задней кромке. В это местное разрежение течет сжатый спереди крыла воздух, «подкачивая» и ослабляя его. Разрежение в сверхзвуковом полете занимает лишь заднюю часть крыла, а потому дает меньшую часть подъемной силы.
