Ледокол и птица с хоботом
Эти гигантские машины большинство из нас видит только издалека. Их журавлиный профиль безошибочно подсказывает: где-то рядом вода – порт или верфь. «Кран» (англ. crane), собственно, и значит «журавль», а краны, работающие с кораблями, самые впечатляющие и царственные из этой птичьей породы.
Балтийский завод в Санкт-Петербурге, одна из старейших российских верфей, переживавших еще совсем недавно не лучшие времена, сегодня загружен работой. Здесь строят два систершипа уже спущенной на воду «Арктики» – новейшего и самого мощного в мире атомного ледокола. Имена будущих кораблей – «Урал» и «Сибирь».
Чему не научились в СССР?

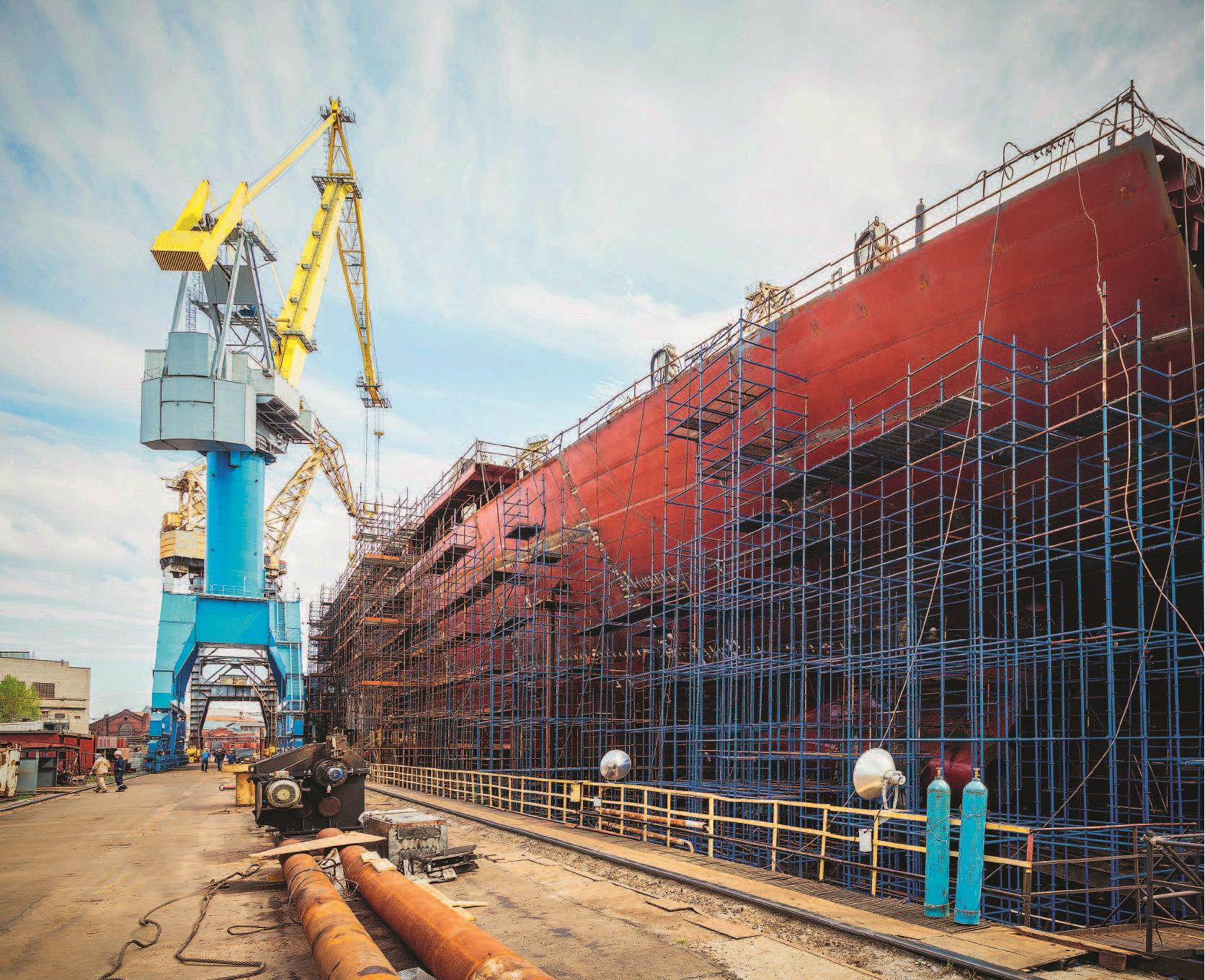

Шаг за шагом корпуса ледоколов наращиваются за счет вновь присоединяемых секций, каждая из которых имеет внушительные размеры и вес. Такую работу невозможно сделать без портальных монтажных кранов высокой грузоподъемности. Портальными они называются не потому, что работают в порту (как думают некоторые), а потому, что установлены на портале – площадке на широко раздвинутых опорах, катающихся по рельсам. Рельсы проложены вдоль бортов строящихся ледоколов, и краны, переезжая с места на место, подают на стройку все новые и новые детали. На верфи можно увидеть всю историю портальных кранов в нашей стране за последние десятилетия. Вот бывалый кран советской постройки, сработанный на Кировском заводе. Вот машина посвежее – кран made in Finland. Это уже эпоха угасания отечественного производства: тогда мы думали, что купим за границей все лучшее, а наши верфи и порты были отданы продукции немецких и финских компаний. И вот новинка последних лет – кран СММ4500. Эта выдающаяся по многим параметрам машина сделана петербургской фирмой «СММ», выросшей в свое время из ремонтного предприятия. Производство портальных кранов вернулось в Россию.
«Краны такого класса грузоподъемности в СССР делать так и не научились, – говорит главный конструктор компании «СММ» Александр Журавлев, – так что можно говорить не о возвращении производства портальных кранов в Россию, а о качественно новом шаге в этой области. Максимальная грузоподъемность нашего СММ-4500 – 100 т, вылет стрелы – 60 м. Можно по пальцам пересчитать мировых производителей, которые умеют строить подобную технику, – финны и немцы в основном. Еще Китай в последнее время».
Почти как в метро
Дело, собственно, не в цифрах как таковых, а в требованиях заказчика. «СММ-4500 – единственный на нашем предприятии кран, который благодаря вылету стрелы может доставлять грузы не только к ближнему борту строящегося корабля, но и к противоположному, – объясняет Николай Дроздов, начальник цеха, обслуживающего портальные краны. – Можно сказать, что нынешний заказ мы способны выполнить именно потому, что такая машина у нас есть».
Работа крана проходит где-то там, вверху, на уровне глаз только нижние части опор портала. Машина останавливается, переносит груз, подает сигнал и неспешно перекатывается на новую позицию. Монтажному портальному крану, в отличие от портового перегрузочного, скорость не так важна. Каждая из четырех опор поставлена на восемь стальных колес, от железнодорожных их отличает наличие второй реборды. Рельсы тоже специальные, крановые – более широкие и массивные. Восемь колес распределены между четырьмя тележками, которые связаны с опорой шарнирно-балансирной системой. «С какой бы точностью вы ни прокладывали крановый путь, – говорит Александр Журавлев, – все равно останутся какие-то неровности. Если они в рамках ГОСТа – ничего страшного, однако, соединяя колесные тележки с опорой не жестко, а через шарнирно-балансирную систему, мы даем возможность нашей ходовой части
