Как сделать очки виртуальной реальности из картона?

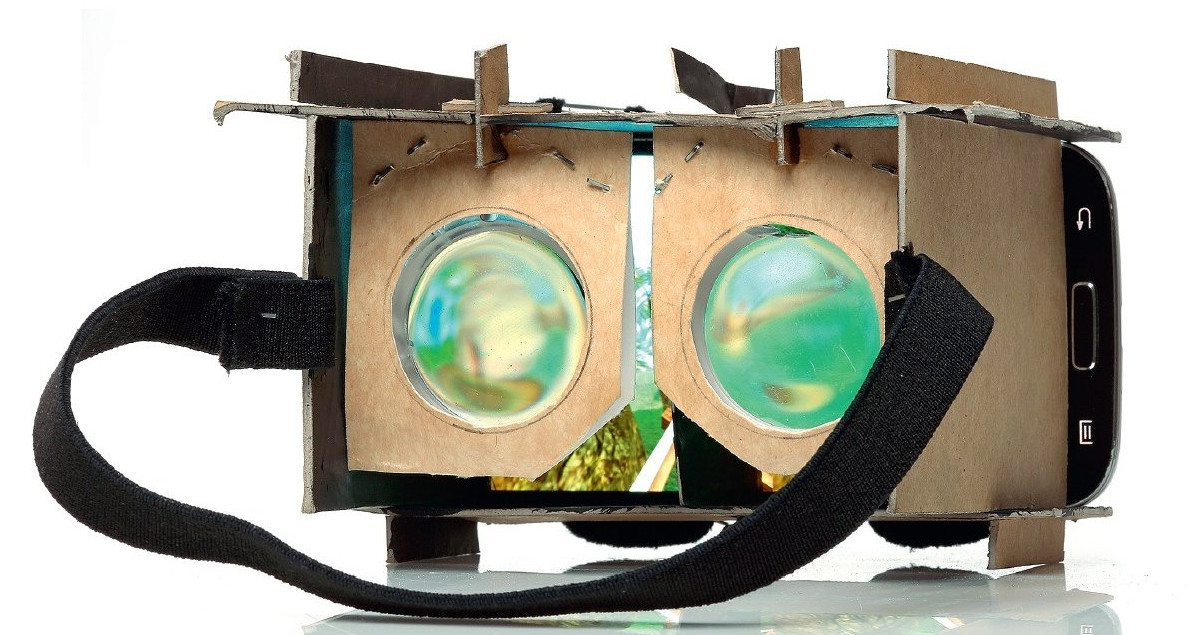

С помощью канцелярского ножа, пары увеличительных стекол и листа картона мы превратили смартфон в очки виртуальной реальности отменного качества.

Сергей Апресов

А ведь совсем недавно люди платили за это большие деньги! В те времена, когда очки виртуальной реальности не сходили с экранов кино, в жизни позволить их себе могли лишь состоятельные энтузиасты. За окно в виртуальный мир приходилось выкладывать по несколько тысяч долларов — ведь в заветном устройстве использовались миниатюрные цветные дисплеи с разрешением не меньше 640 х 480 (и соответствующим размером пикселя) и удивительные «гироскопические» датчики.

Мода — дама капризная: устройства виртуальной реальности сошли с киноэкранов гораздо быстрее, чем успели подешеветь и стать массовыми. О них надолго забыли, а когда вспомнили вновь, оказалось, что и дисплей с неразличимыми даже под лупой точками, и акселерометры с угловыми датчиками добрая половина горожан каждый день носит с собой. Стоит приладить к любому современному смартфону корпус и пару линз, и получатся VR-очки не хуже тех, что носил Джонни Мнемоник.

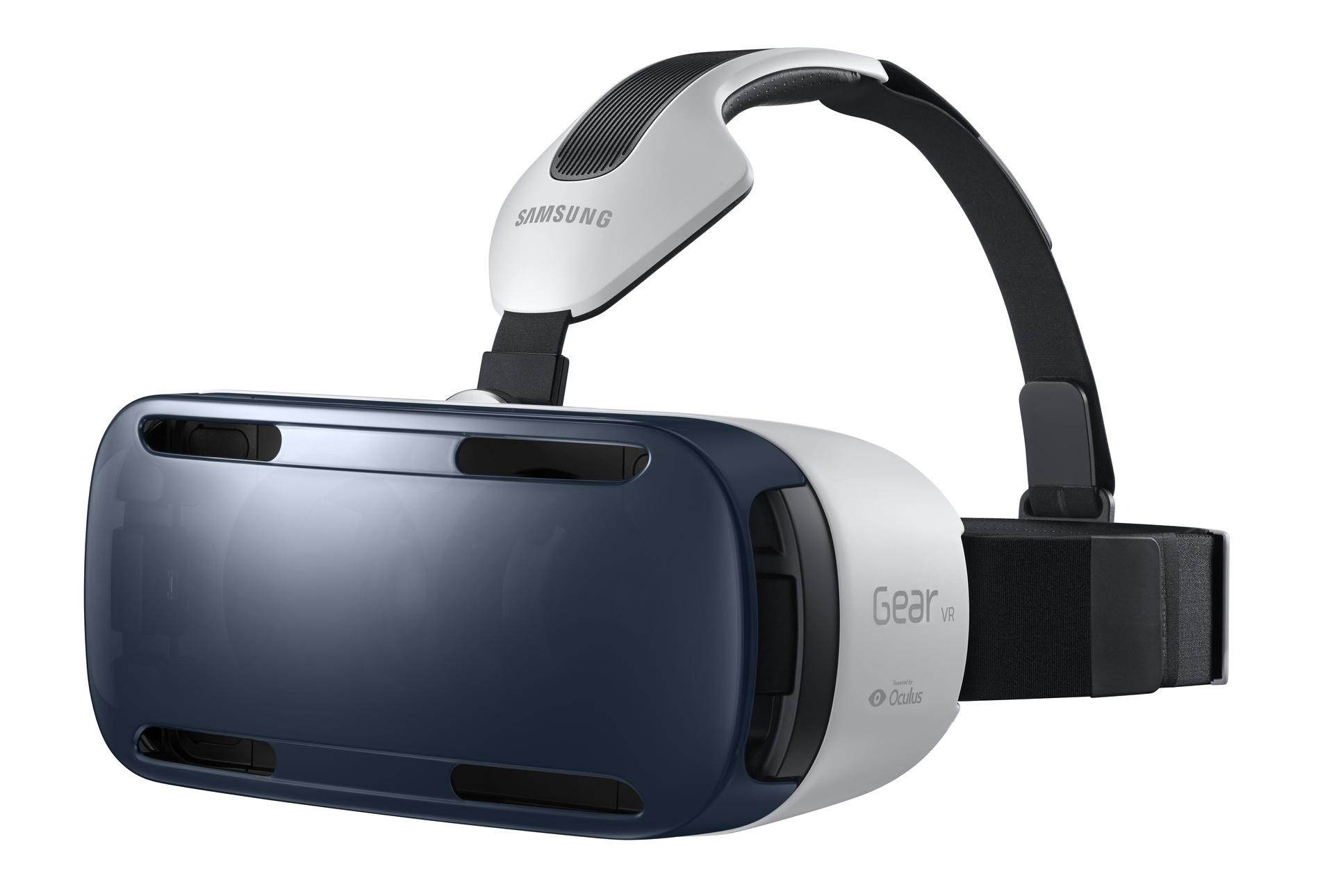

Samsung Gear VR. Надежное крепление фаблета Galaxy Note, удобная фиксация на голове, специально подобранная оптика с точно выверенным полем зрения и минимальными искажениями – серьезная покупка для истинных любителей 3D-развлечений.

Заполучить заветный корпус с линзами можно несколькими способами. Можно приобрести серьезное (и недешевое) устройство с массой регулировок, такое как Samsung Gear VR. Можно заказать за двадцать баксов один из картонных комплектов, самый известный из которых — Google Cardboard. А можно не дожидаться доставки, а сделать VR-очки своими руками из подручных средств.

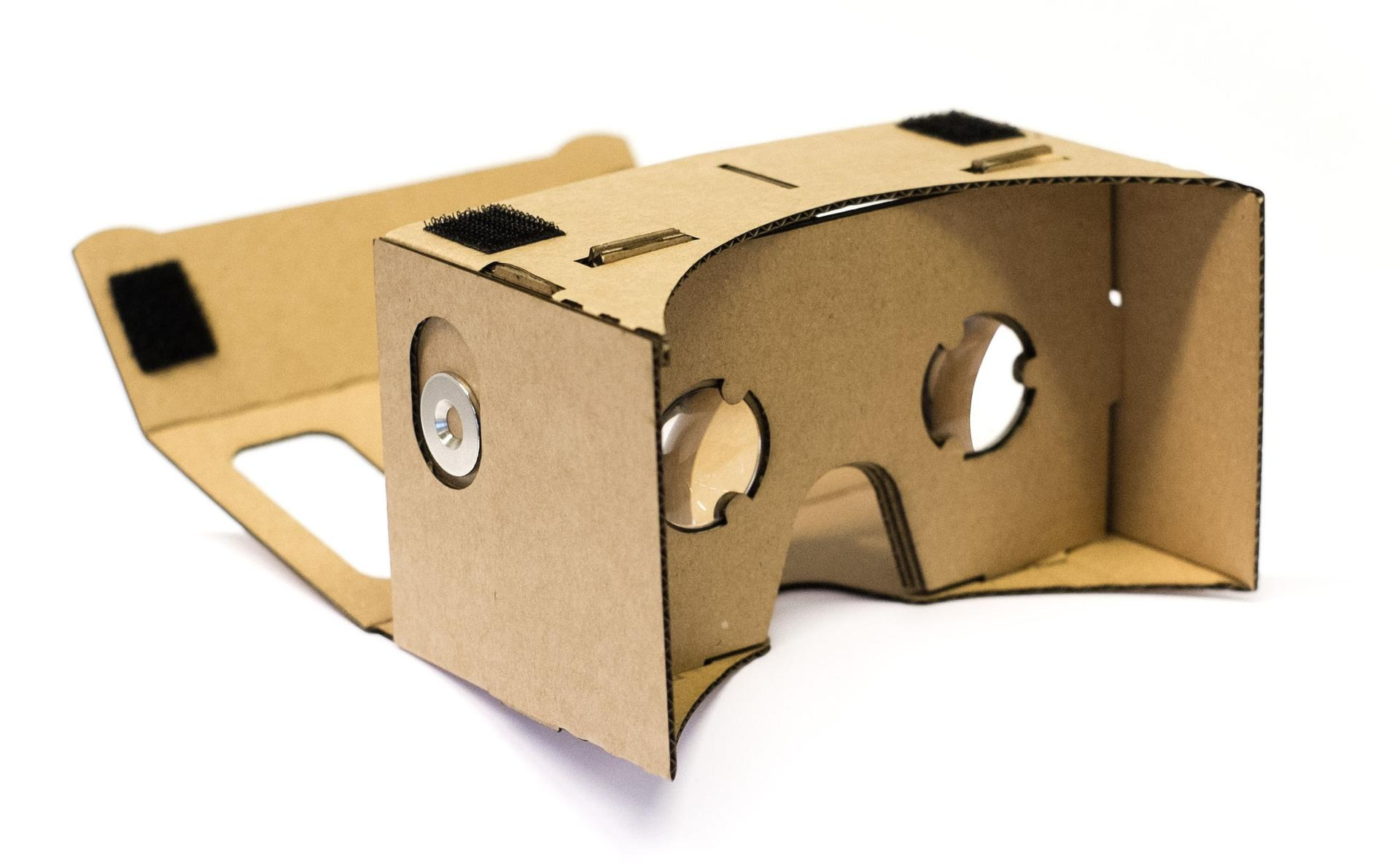

Google Cardboard. Изящная конструкция, рекомендованная Google, вырезается и складывается из единого плоского куска картона. Единственный минус – вам придется добывать линзы со строго определенным фокусным расстоянием и диаметром.

Размер имеет значение

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

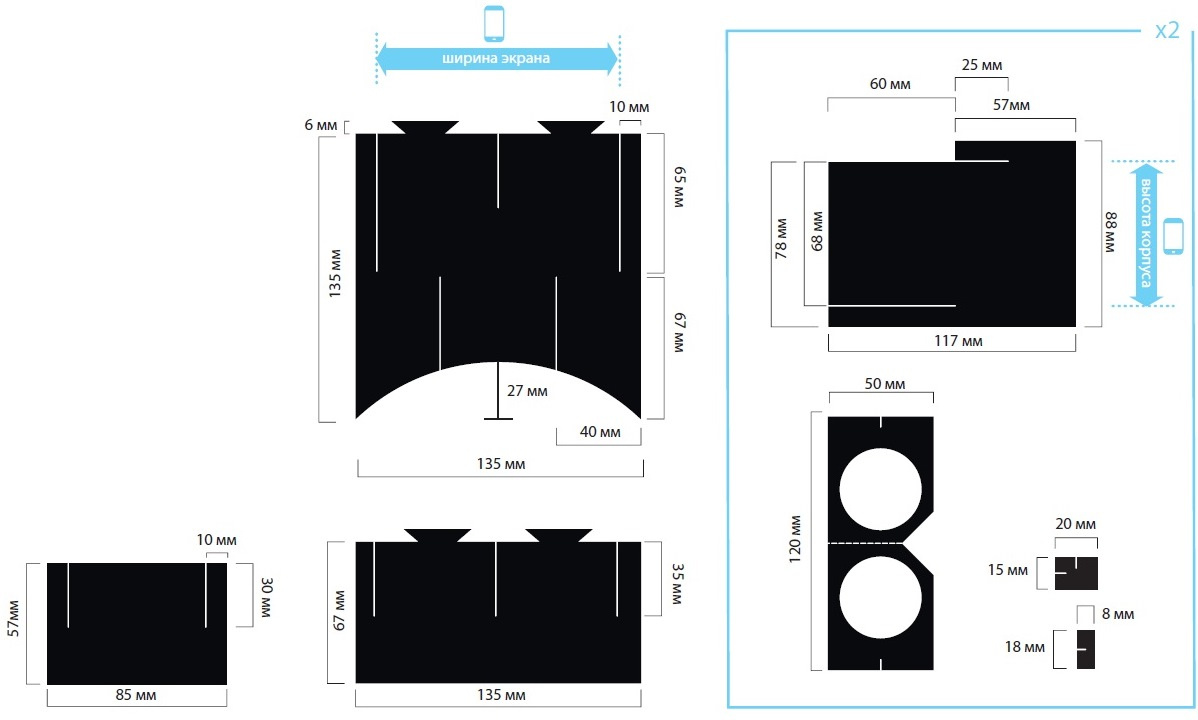

Развертка. Детали наших очков мы чертили прямо на картоне, в режиме свободного творчества, на глазок, чего и вам желаем: результат нам очень понравился. На случай, если вам захочется в точности повторить наш опыт, мы сняли размеры с получившихся деталей и нарисовали чертеж. Детали подходят для смартфона Samsung Galaxy S4 и линз диаметром 3,5 см с фокусным расстоянием 3,5 см. Размечая нижнюю стенку корпуса по своим размерам, не забудьте оставить место для носа. Обязательно предусмотрите механизм крепления смартфона (в нашем случае это крючки и резинки).
