Топор плывет

В середине прошлого десятилетия в судостроении произошла маленькая революция: в море вышло судно странной наружности. Судовая настройка его смещена к носу, а сам нос имеет необычную форму, придающую морскому транспорту сходство с утюгом. Сегодня моря «утюжат» уже несколько судов такой конструкции. В чем же причина ее популярности?

Текст: Олег Макаров

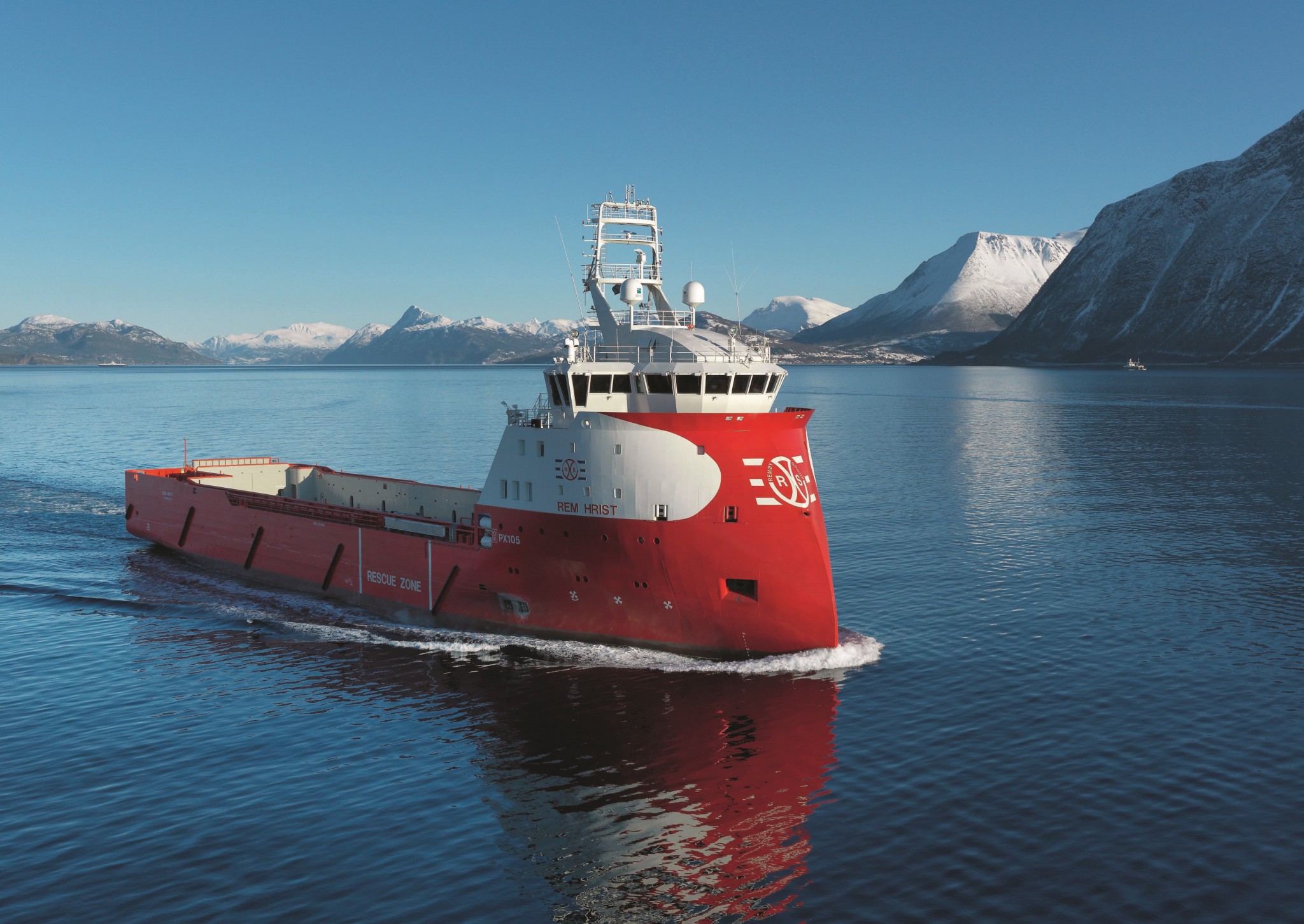

Большое семейство кораблей, проектируемых Ulstein, включает в себя плавсредства самого разного назначения. Сегодня это не только суда обслуживания морских энергетических объектов, но и рыболовецкие траулеры, контейнеровозы, лайнеры для морских круизов.

Инверсный нос, передняя точка которого находится в нижней (у ватерлинии), а не в верхней части, изобрели, конечно, не в XXI веке. Можно вспомнить, например, боевые корабли столетней давности. Инверсным носом оснащались русские броненосцы класса «Бородино», имевшие в своей основе французский прототип. Причем эта конструктивная особенность шла «в пакете» с завалом бортов внутрь. Это означает, что весь корпус корабля выше ватерлинии постепенно сужался, подобно усеченной пирамиде. Все пять кораблей этого типа ждала трагическая судьба. Три из них погибли в Цусимском сражении, перевернувшись и затонув, один был захвачен японцами, пятый – «Слава» – дожил до Первой мировой и был потерян в Моонзундском проливе в 1917 году. Корабли схожей конструкции строили и в других странах, в частности в США, однако впоследствии про инверсный нос практически позабыли.

Спасибо викингам

На новой норвежской банкноте в сто крон изображен гокстадский корабль – обнаруженный в ходе раскопок драккар викингов IX века. Дальние потомки средневековых скандинавских воинов из компании Ulstein (Норвегия) уверяют, что вернуться к хорошо забытому старому их сподвигли вовсе даже не бронированные монстры начала века, а именно гокстадская находка и ряд других дошедших до нашего времени драккаров и кнорров (боевых и грузовых судов викингов). Обводы закругленных носов старинных кораблей вдохновили создателей судов, сконструированных по технологии X-Bow.

Первым заказчиком такого судна стала норвежская же компания Bourbon Offshore, занимающаяся монтажом и обслуживанием энергетической инфраструктуры в море (буровые платформы, трубопроводы, ветрогенераторы).

В этой сфере востребованы специальные суда обслуживания, называемые у нас килекторами. У килекторов много функций: они ставят так называемые мертвые якоря для статичных объектов типа буровых платформ, обеспечивают подводные работы, служат буксирами. При сравнительно небольших размерах им приходится преодолевать большие расстояния в открытом море, противостоять штормам. Килектор, построенный компанией Ulstein, получил имя Orca, что значит «косатка». Плавные, более свойственные живой природе обводы носовой части судна, очевидно, навели на мысль назвать килектор в честь морского животного.

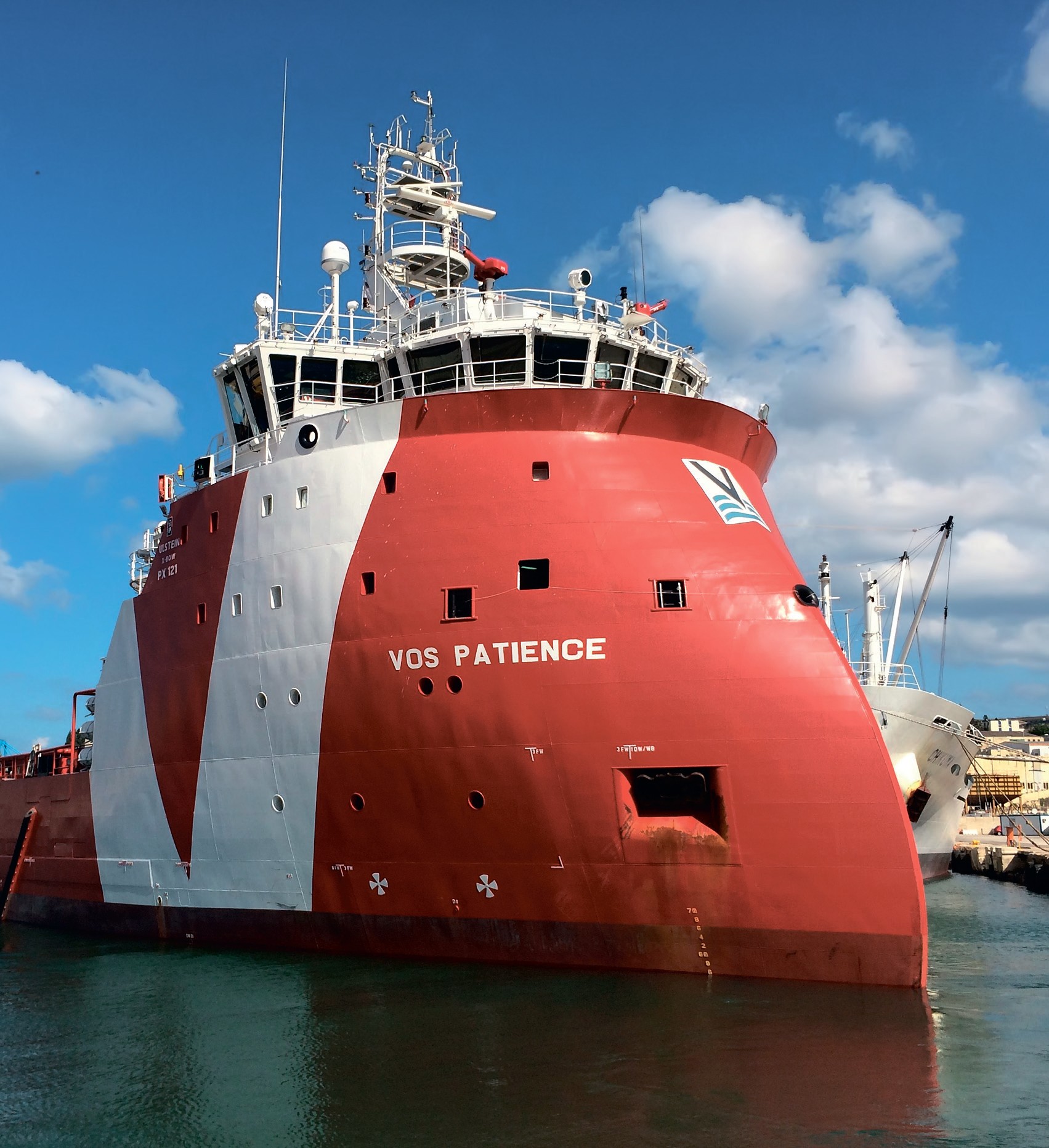

Суднообеспечения Vos Patience. «Patience » в переводе с англ. – «терпение», а VOS – сокращенное название компании-владельца, голландской фирмы по обслуживанию буровых платформ. Функции судна схожи с теми, что были и у первенца X-Bow – килектора Orca.

Врубаемся в волны

Однако кроме оригинального дизайна есть в технологии X-Bow и чисто прагматическое содержание. Когда судно движется в воде, среда сопротивляется его движению. И речь идет не только о трении корпуса о воду. Нос корабля создает носовую (ударную) волну, на преодоление которой также требуется энергия. Еще больше энергии приходится тратить, если вода неспокойна и судно движется против волн. Чуть больше ста лет назад, еще в эпоху боевых кораблей с инверсным носом, был придуман «бульб». Бульб – это продолговатый округлый выступ в носу судна, располагающийся ниже ватерлинии. Если конструкция рассчитана правильно, при обтекании водой бульба образуется волна, которая своей нижней точкой совпадает с гребнем волны, формируемой собственно носом корабля. Таким образом, волны «вычитают» друг друга, и лобовое сопротивление судна уменьшается, заметно экономится топливо. Кроме того, объемный выступ увеличивает плавучесть носовой части, что несколько снижает килевую качку. За прошедший век бульб
