Всевидящее око: военная история радара

Алексей Левин

В этом году исполнился 81 год исторической воздушной битве за Британию, Battle of Britain (июль–октябрь 1940 года). Королевские ВВС (Royal Air Force) тогда не только отразили атаки немецкой авиации, но и лишили противника возможности возобновить массированные бомбардировки территории. Эта победа многим обязана системе радиолокационных станций, созданной еще до Второй мировой.

Идея использования волн Герца (так когда-то называли радиоволны) для отслеживания движущихся объектов ненамного моложе самой радиосвязи. Через девять лет после первых опытов Маркони и Попова она пришла в  голову 22-летнему Христиану Хюльсмейеру, работнику компании Siemens из Дюссельдорфа. Он не имел технического образования, но весьма интересовался электрическими новинками, в  частности радиоаппаратурой. В 1904  году он собрал, испытал и запатентовал устройство, которое назвал телемобилоскопом. Согласно патентной заявке, это был «аппарат, излучающий и  принимающий волны Герца и  предназначенный для обнаружения находящегося на их пути металлического тела, например поезда или корабля, и предупреждения о его появлении». 17 или 18 мая Хюльсмейер впервые публично представил его в  Кельне на мосту через Рейн. На демонстрации присутствовали представители судовых компаний, журналисты и многочисленные зеваки. Об эффектном эксперименте без задержки сообщили и  европейские, и  американские газеты.

Аппарат Хюльсмейера состоял из  искрового генератора радиоволн, излучающей антенны с металлическим фокусирующим рефлектором, приемной антенны с еще одним рефлектором и  когерера в качестве ресивера. С помощью электрического звонка он оповещал о приближении речных пароходов. Прибор даже приблизительно указывал направление на объект, но, конечно, не мог определить его удаленность и скорость. Строго говоря, это был не радиолокатор, а только радиодетектор.

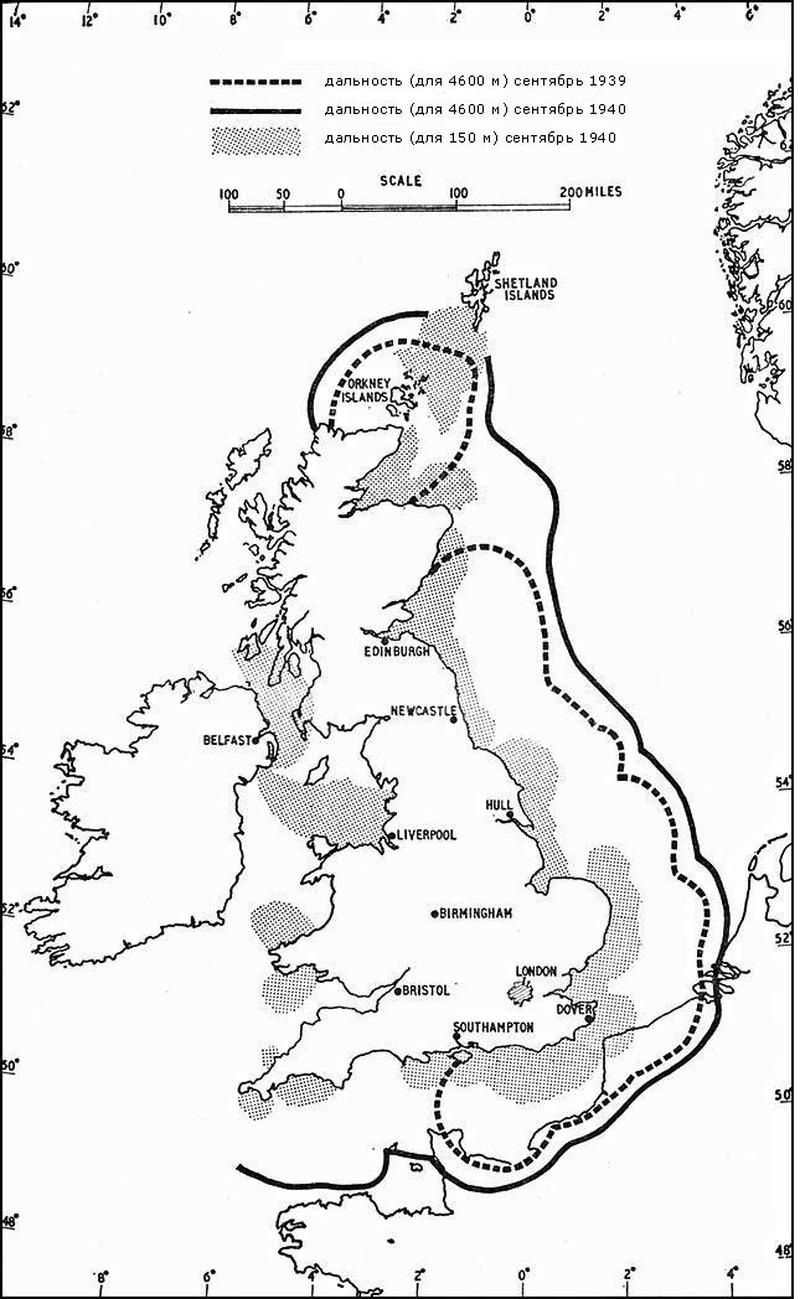

Первая британская радарная сеть нисколько не походила на современные радиолокаторы. Привычных вращающихся антенн не было и в помине (они появились позднее). Импульсы 13,6-метровых радиоволн протяженностью 20 микросекунд с 40-миллисекундными промежутками излучались кабельными антеннами, подвешенными на решетчатых стальных башнях 110-метровой высоты (по четыре на каждую станцию). Приемные антенны монтировались на расположенных поодаль (чтобы избежать интерференции) 70-метровых башнях из деревянных конструкций. Сначала мощность каждого передатчика составляла 350 кВт, позднее ее довели до 750 кВт. Станции располагались вдоль побережья цепочкой, давшей название всей системе – Chain Home. По нынешним понятиям, ее разрешающая способность была смехотворной – около 3 км, и к тому же радары практически не замечали низколетящие объекты. Однако в хорошую погоду они засекали воздушные армады Геринга уже в небе над Францией, что обеспечивало британским ПВО 20-минутное предупреждение. В тех условиях это имело огромное значение. В течение трехмесячной Битвы за Британию немцы потеряли почти половину своих боевых самолетов – 1882 машины из 4074. И хотя общие потери королевских ВВС были лишь немногим меньше (1547 машин), немцы лишились гораздо большего числа летчиков (544 английских пилота против более чем 3500 погибших и плененных немцев). В дальнейшем активность немецких ВВС в воздушном пространстве Британии резко упала и со временем сошла на нет. Этому помогла новая радарная сеть Chain Home Low, где уже применялись вращающиеся антенны, испускавшие полутораметровые радиоволны. А с 1941 года работающие на 50-сантиметровых волнах радиолокаторы появились и на кораблях королевского флота. Битва за Британию была выиграна, хотя и очень дорогой ценой.

Хюльсмейер предлагал устанавливать такие приборы на кораблях, чтобы предупреждать столкновения в  условиях скверной видимости. Позднее он даже придумал устройство для автоматической оценки расстояния до объекта по углу наклона приемной антенны, но так его и не сделал. Да и сам телемобилоскоп проработал недолго. Им не заинтересовались ни пароходные компании, ни моряки кайзеровского флота. Общее мнение сводилось к тому, что о сближении судов достаточно сигнализировать гудками и что аппаратура Хюльсмейера сложна, не слишком надежна и практически бесполезна. Не помогло даже то, что на испытаниях в  Голландии прибор показал очень приличную дальность в  3 км. Летом 1905 года изобретателю отказала в  поддержке и  фирма Telefunken, после чего он поставил крест на своем детище. Хюльсмейер дожил до 1957 года, запатентовал 180  изобретений, но к  своей первой работе больше не возвращался. Впрочем, когда после Второй мировой войны весь мир убедился в возможностях радиолокации, Хюльсмейер был признан на родине выдающимся изобретателем.
