Как делают зеркала для самых больших мировых телескопов

Популярная механикаHi-Tech

Как изготавливаются стекла для самых больших телескопов

«Популярная механика» побывала на Лыткаринском заводе оптического стекла, где делают зеркала для самых больших мировых телескопов.

Дмитрий Мамонтов

Неподалеку от Москвы, чуть в стороне от небольшого городка Лыткарино, над подмосковным лесом возвышается массивная 72-метровая башня, на стене которой изображен символ, очень напоминающий знаменитое «Всевидящее око». Но, конечно же, мистика к этому не имеет никакого отношения — это логотип Лыткаринского завода оптического стекла. Хотя и «Всевидящее око» было бы здесь весьма уместно: ведь именно на ЛЗОС, входящем сейчас в состав холдинга «Швабе», изготавливают зеркала для самых больших телескопов мира, с помощью которых человечество заглядывает на миллиарды световых лет в глубины нашей Вселенной. Впрочем, на ЛЗОС делают не только зеркала и не только для телескопов: ассортимент оптических материалов, элементов и приборов насчитывает не одну сотню позиций.

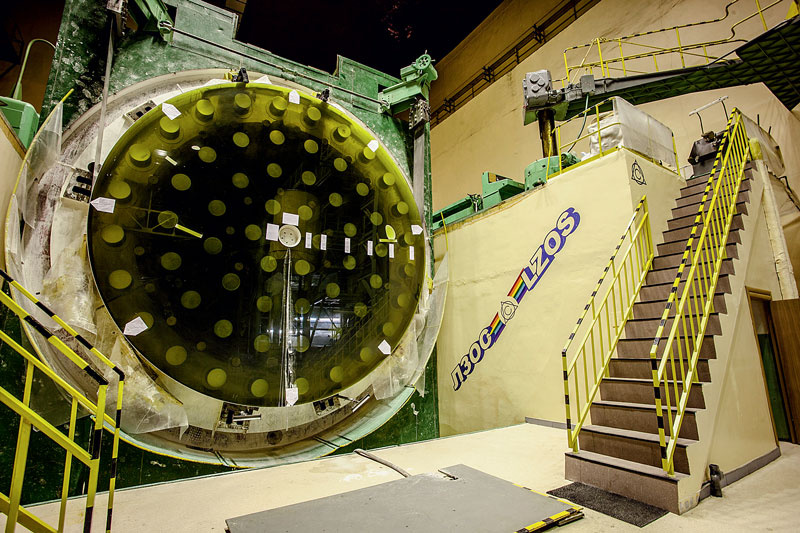

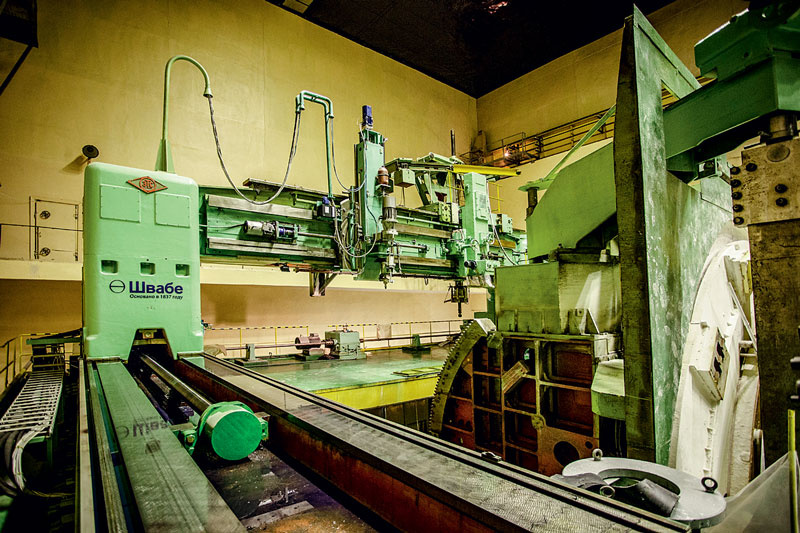

На этом огромном станке сейчас установлено для реставрации шестиметровое первое главное зеркало (вверху) российского телескопа БТА (на самом телескопе используется второе главное зеркало). С его поверхности было удалено 8 мм стекла, в результате чего зеркало массой 42 т «похудело» на 500 кг. После переполировки зеркало будет возвращено в обсерваторию в Нижнем Архызе.

Все начинается с горшка

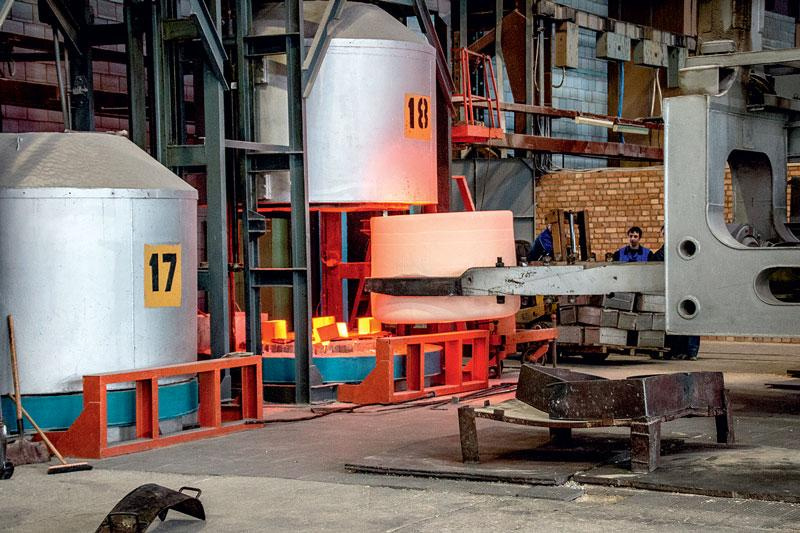

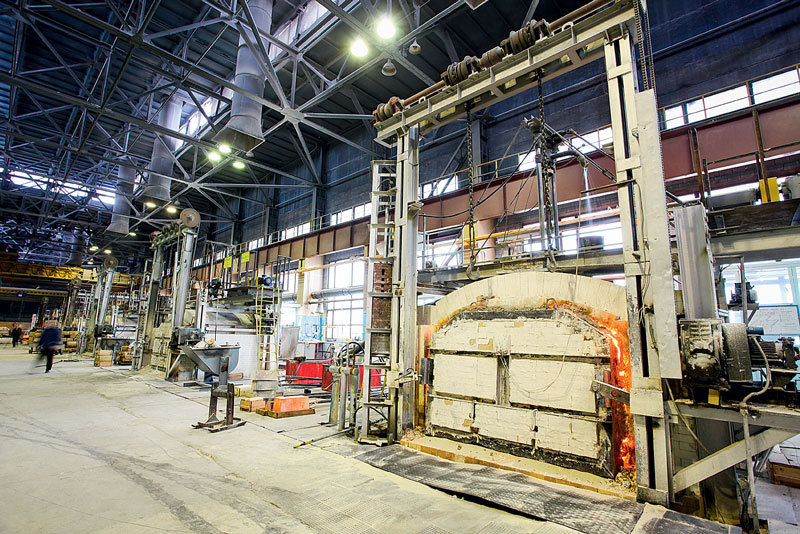

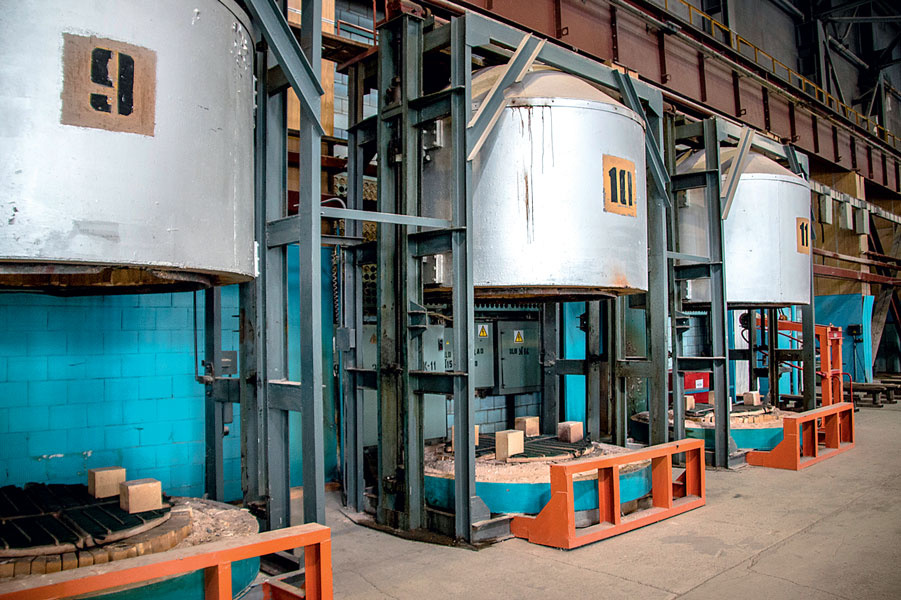

Путь любого оптического элемента начинается со стекловаренного сосуда (горшка). Это большой керамический тигель объемом 500 либо 700 л, который предварительно высушивают и обжигают в специальной печи («каленнице») при температуре около 1000 °C. После такого обжига сосуд переносят в газовую горшковую печь, разогревают до определенной температуры, а затем загружают стеклобой (остатки стекла того же сорта от предыдущих варок). Это стекло расплавляется и растекается по стенкам горшка, обеспечивая дополнительную защиту при варке. Затем в стекловаренный сосуд загружают шихту — порошкообразную смесь оксида кремния (кварцевого песка), оксида свинца, борной кислоты, оксида (или гидроксида) алюминия и других ингредиентов (точная рецептура зависит от сорта стекла), после чего начинается процесс варки, продолжающийся обычно несколько суток. Температура варки для различных сортов стекла различна: флинты (стекла с высоким показателем преломления, содержащие оксиды свинца) низкотемпературные, они варятся при 1400 °C, а кроны (натриево-силикатные стекла с низким показателем преломления) требуют более высоких температур, достигающих 1570 °C. В процессе варки расплавленное стекло непрерывно перемешивают с помощью специальной керамической мешалки, чтобы стекло получилось гомогенным по химическому составу.

После обжига внутренние стенки горшка «обмазывают» стеклобоем – остатками от предыдущих варок того же сорта стекла. Это обеспечивает дополнительную защиту стенок горшка от агрессивной среды во время варки. Горшок обычно используется многократно – в нем можно варить стекло того же состава до 12 раз. А вот при варке высокотемпературных стекол горшка хватает всего на один раз.

Ничего лишнего

«Оптическое стекло должно содержать очень мало включений, буквально единицы на килограмм, — говорит начальник бюро стекловарения ЛЗОС Михаил Гулюкин. — Но при варке в стекломассе образуется множество пузырьков. Крупные пузыри всплывают, а вот мелкие нужно удалить. Для этого в конце варки на этапе так называемого осветления расплавленную стекломассу размешивают деревянной чуркой, вымоченной в воде, или, как делали это наши деды, сырой картофелиной. Вода закипает, образуется много водяного пара и других газов, расплав бурлит, крупные пузыри поднимаются вверх, захватывая мелкие пузырьки и другие включения, — происходит, выражаясь техническим языком, процесс барботирования. Это бурление перемешивает расплав, помогая его гомогенизировать, то есть сделать однородным по составу и по температуре».
