Соединяем медный и алюминиевый провода: как правильно?

Иногда в старом доме нужно соединить медный и алюминиевый провод. Как правильно это делать? Советы электриков в нашей статье.

Соединение напрямую медного и алюминиевого проводника создает недопустимую гальваническую пару, в которой под действием влаги и воздуха происходят окислительные процессы. Из-за этого контакт начинает подгорать и может привести к отгоранию провода или даже к возникновению пожара. Как соединить провода правильно, чтобы место соединения служило долго? Обсудим лучшие способы.

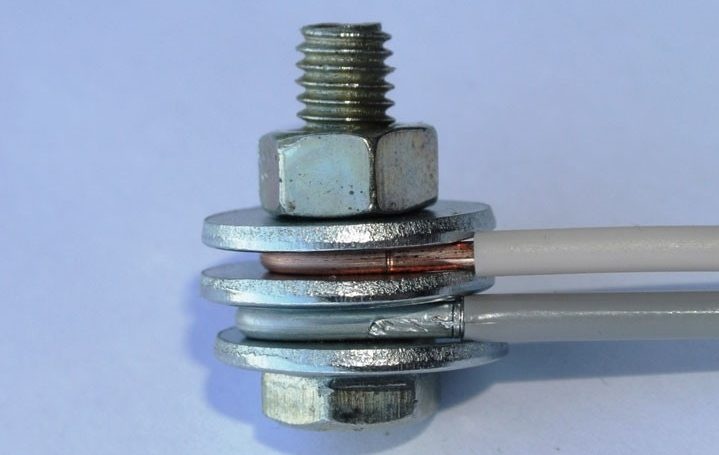

Болтовое соединение

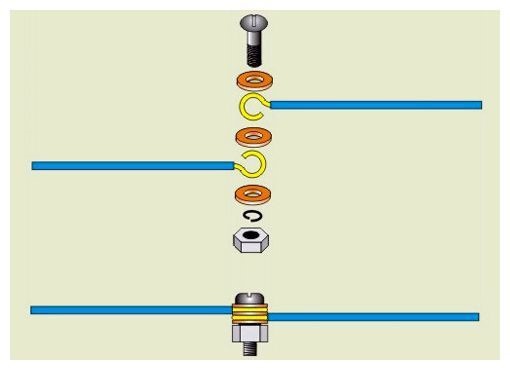

Это один из наиболее надежных способов соединения медного и алюминиевого проводника. Для него потребуется стальной болт с гайкой и несколько шайб (на одну больше, чем проводов). Соединение выполняется следующим образом:

  • Надеваем на болт первую шайбу.
  • Закручиваем жилу проводника колечком и надеваем на болт таким образом, чтобы колечко заворачивалось в сторону закручивания гайки.
  • Укладываем стальную шайбу и на нее надеваем жилу другого проводника.
  • Кладем третью шайбу, поверх нее гравер, и накручиваем гайку (как на иллюстрации).


Преимущество болтового соединения в том, что можно крепить сразу несколько проводников. Также конструкция разборная, поэтому всегда можно убрать соединение или наоборот добавить провод по необходимости. Однако само по себе соединение получается довольно габаритное, да и изолировать его непросто. Также со временем контакт необходимо подтягивать, поэтому стоит использовать только в местах, обеспечивающих свободный доступ к соединениям (зашивать в стену нельзя).


Орехи

Орех представляет собой небольшую пластиковую коробку, внутри которой располагаются три стальные пластины, соединенные между собой винтами. Между пластинами укладываются медный и алюминиевый провод и крепко стягиваются винтами. Причем можно использовать, как многопроволочные, так и однопроволочные жилы. Чаще всего орехи применяются для соединения алюминиевого вводного провода СИП и медного провода, выходящего из дома. Как и болтовое соединение, орехи можно разбирать, поэтому они относятся к многоразовым соединениям.
