Устройство паровой машины: из чего состоит знаменитая машина из стимпанка

Несмотря на то, что жанр стимпанк относится к фантастике, он отсылает нас к прошедшей викторианской эпохе и требует особой технической достоверности, чтобы выглядеть правдоподобно. Сегодня мы расскажем об устройстве паровой машины.

Сергей Апресов

В стимпанке автор не может сослаться на искусственный интеллект, беспроводные технологии и изобретения будущего тысячелетия. Все конструкции должны быть выставлены на всеобщее обозрение и подчиняться простым законам механики, за каждое малейшее движение должен отвечать свой привод, рычаг, вентиль. С помощью художника И-Вей Хуанга мы разобрались, какие конструктивные элементы присутствуют в каждой паровой машине, для чего они служат и как работают.

Стимпанк – это не только викторианская Англия, но и другие планеты, летающие города, параллельные миры
Зачастую фантазия заводит создателей стимпанка слишком далеко, и очарование старых простых технологий приносится в жертву нагромождению изощренных механизмов. Между тем, можно создавать новые технологии, оставаясь в строгих рамках стиля – например, придумывать необычные движители или их комбинации
Среди создателей произведений в стиле стимпанк можно встретить немало людей с инженерным образованием
Рисовать машины в стиле стимпанк довольно просто

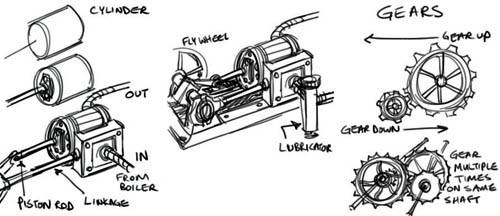

Главное – запомнить все классические компоненты паровой машины, научиться хорошо рисовать цилиндры под разными углами (практически все конструктивные элементы имеют цилиндрическую форму) и последовательно выполнить четыре основных шага, которые продемонстрировал нам И-Вей Хуанг

Теперь поговорим подробнее о внутреннем устройстве паровой машины.

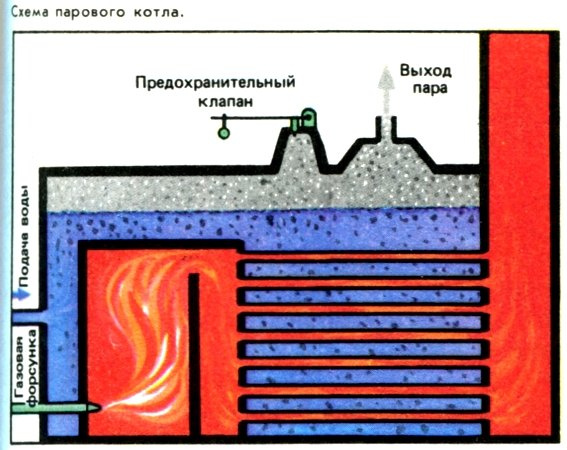

Котел


Принцип действия котла в паровой машине таков: в герметичном котле кипит вода, образуется пар и накапливается необходимое для работы двигателя давление. Внутри большинства котлов имеются жаровые трубы. Горящий внутри них огонь помогает воде быстрее нагреваться и выделять больше пара.

Водяной бак и насос

Размер котла должен соответствовать мощности двигателя, чтобы обеспечивать необходимое давление пара. Слишком большой котел в устройстве паровой машины неэффективен — зачем греть лишнюю воду, тратить драгоценное тепло, чтобы потом стравливать большую часть пара регулятором скорости? Если же котел мал, а поездка предстоит далекая, воду можно запасти в отдельном баке с насосом.

Индикатор уровня воды

Для нормальной работы двигателя котел должен быть всегда наполнен водой минимум на три четверти. Индикатор уровня может представлять собой застекленное смотровое окно, проделанное прямо в стенке котла, или же прозрачную трубку, выведенную наружу по принципу сообщающихся сосудов.
