Резонанс при коротком замыкании

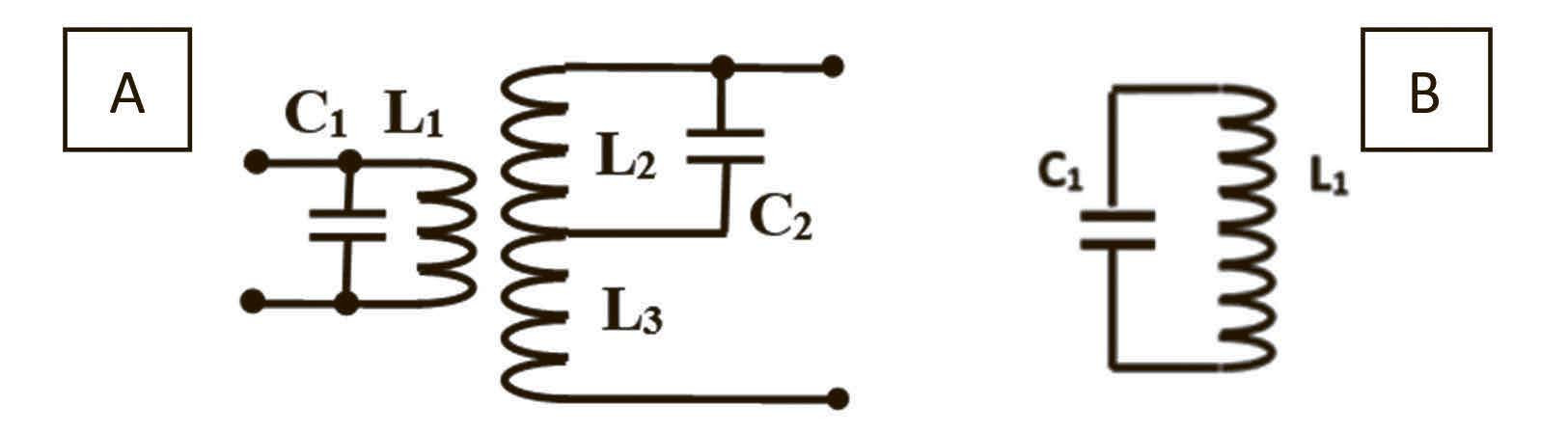

Разработана резонансная схема (рис. 1А), свойства которой кардинальным образом отличаются от схемы обычного резонансного контура, состоящего из катушки индуктивности и конденсатора (рис. 1В).
Кардинальное отличие заключается в том, что при коротком замыкании обычного колебательного контура (рис. 1В) он вырождается в обычный проводник, и ни о каком колебательном процессе не может быть и речи, а при коротком замыкании выхода схемы (рис. 1А) колебательный процесс не только не нарушается, но даже не изменяется резонансная частота.
Такое кардинальное отличие достигается достаточно просто. В схему (рис. 1В) добавляются две катушки: L2 (резонансная с конденсатором С2) и L3 (нерезонансная), соединенные между собой встречно. В середине между катушками помещается исходный колебательный контур L1C1. При этом исходный контур L1C1 и контур L2C2 настраиваются на одну частоту.
Чтобы подтвердить свойства разработанной резонансной схемы (рис. 1А), был проведен простейший эксперимент.
Для эксперимента было взято два ферритовых кольца 33х19х11 (материал – IP26 железо, проницаемость – 60 единиц), и на них намотаны катушки L2 и L3 индуктивностью 80 мкгн. Затем кольца были сложены в стопку и сразу на двух кольцах была намотана катушка L1 той же индуктивности, как показано на рис. 2.
