Монокоптер: как летает вертолет с одной лопастью

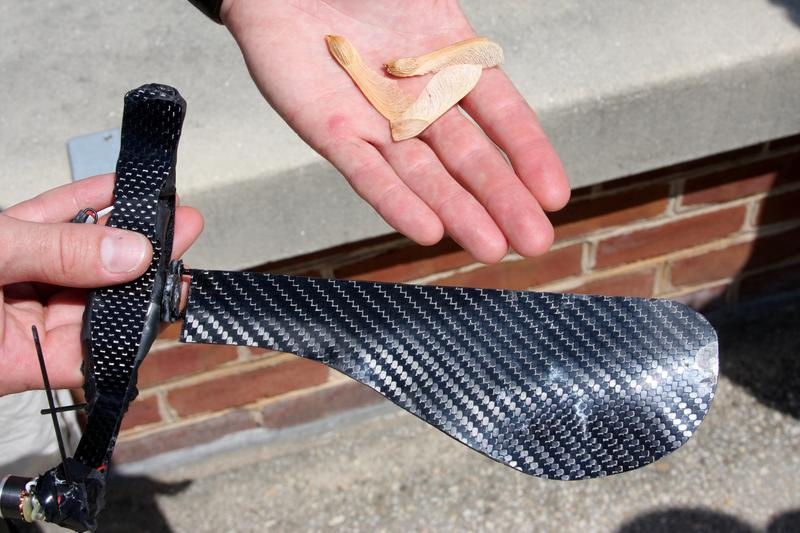

В 2011 году по СМИ пронеслась новость о разработке Ульриха, Пайнса и Хамберта из университета Мэриленда – роботе-вертолете с одной лопастью, летающем по принципу кленового семечка. Интересно, что разработка эта не уникальна. Монокоптеры – это целый класс летательных аппаратов, придуманный более ста лет назад и получивший сегодня второе дыхание.
Многие из нас в детстве запускали кленовые крылатки с балкона. Вместо того чтобы падать вертикально вниз, такой плод планирует, быстро вращаясь, точно вертолетный винт. Этот эффект основан на удлиненном сухом околоплоднике, аэродинамические свойства которого сходны со свойствами лопасти пропеллера. Конечно, глядя на крылатку, человек не мог не подумать: надо применить этот принцип в механике!
Правда, практика показала — что хорошо для природы, то совершенно не обязательно хорошо для рукотворной техники. Так или иначе, 14 января 1910 года французские инженеры Альфонс Папен и Дидье Руилли представили перед Французской академией наук проект летательного аппарата, формой и принципом действия напоминавшего крылатку белого клена. На заре авиастроения интерес к оригинальным проектам был весьма велик, поскольку предсказать, какой из многочисленных воздухоплавательных принципов «сработает», было довольно трудно. В итоге уже годом позже Папен и Руилли получили финансирование от военных, поскольку армия всегда первой подхватывала перспективные проекты, — и принялись за дело.
Траектория куколки
Природная задача крылатки достаточно проста. Замедление падения и сложность траектории позволяют семени-вертолету улетать значительно дальше от материнского дерева, нежели, например, желудю или каштану. Зачем это нужно в технике? Ведь стабилизировать траекторию полета монокоптера невероятно трудно, поскольку лопастью в нем служит весь корпус. Плюс ко всему, если монокоптер несет на себе человека, необходимо каким-то образом обеспечить неподвижность кабины и достаточную стабильность аппарата при нахождении в воздухе. В общем, задача кажется нетривиальной, значительно более сложной, нежели в случае с вертолетом обычной схемы.
Тем не менее, неоспоримые плюсы у монокоптеров есть. Во-первых, они, подобно автожирам, не упадут на землю при отказе двигателя, а спланируют на авторотации. Во-вторых, монокоптер состоит из очень небольшого количества элементов, причем подвижных среди них — раз, два и обчелся, и потому его надежность весьма высока; даже столкновение с другим летательным аппаратом и легкие повреждения, нанесенные корпусу-крылу, позволят монокоптеру пролететь еще некоторое расстояние, например, до базы. На последнее преимущество и купились французские военные.

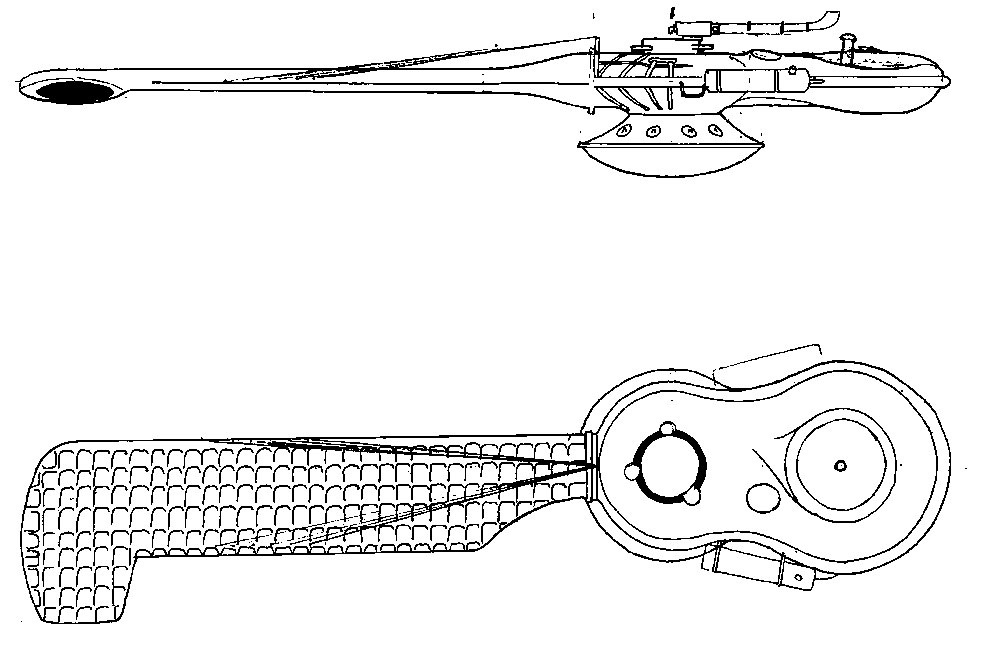

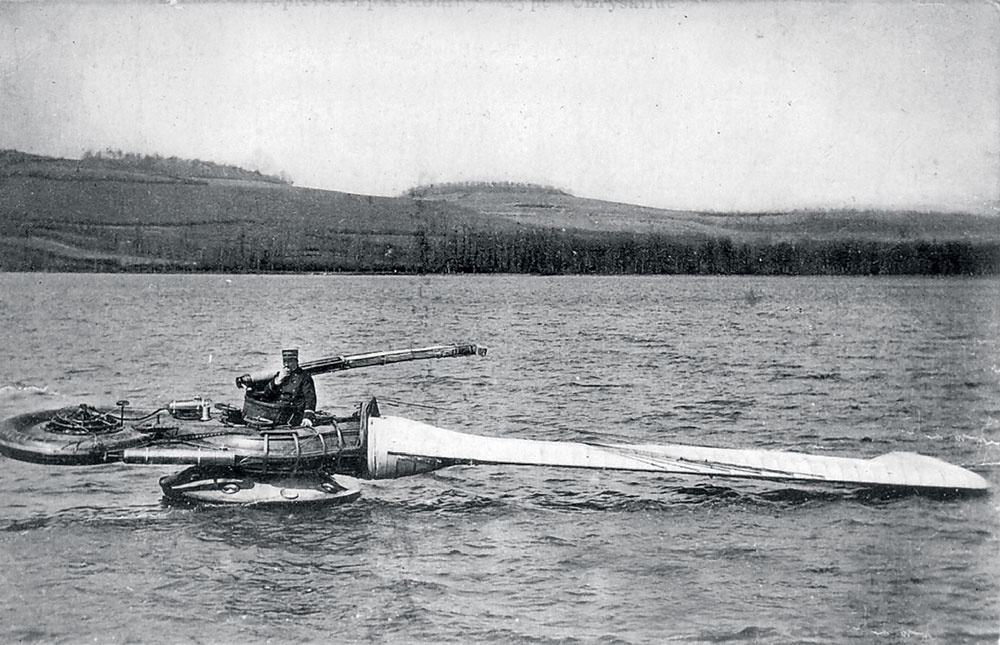

Творение Папена и Руилли получило название Chrysalide («Куколка»), а сам класс аппаратов, защищенный двумя европейскими и одним американским патентами, — Gyroptere (гироптер). Странный вертолет имел одну огромную полую лопасть длиной 17 м и по конфигурации был практически один в один скопирован с кленовой крылатки. Лопасть располагалась с одной стороны от кабины пилота, с другой она уравновешивалась силовым агрегатом, 9-цилиндровым ротативным двигателем Rhone мощностью 80 л.с. — для того времени очень немало.
Собственно, кроме звездообразного ротативного двигателя, другого варианта не было: в таком агрегате цилиндры вместе с картером вращаются вокруг неподвижного коленчатого вала. Rhone «выдавал» 1200 об/мин и вращал вентилятор, нагнетавший внутрь лопасти воздух. Из выгнутого конца лопасти струя выходила со скоростью порядка 100 м/с, приводя весь аппарат во вращение. Пилот «Куколки» располагался в центре масс между крылом и вентилятором — это позволяло стабилизировать его положение. Направление полета задавалось воздушной струей: часть нагнетаемого воздуха отводилась в поворотный воздухопровод, соединенный с рулем.
