Сотворение пустоты

Конструкции для маскировки вентиляционных каналов

Материал подготовил Владимир Григорьев

Системы зонального кондиционирования и вентиляции позволяют радикально улучшить микроклимат в квартире, но требуют прокладки протяжённых воздушных каналов, в основном под потолком помещений. Какую конструкцию выбрать для маскировки этих каналов?

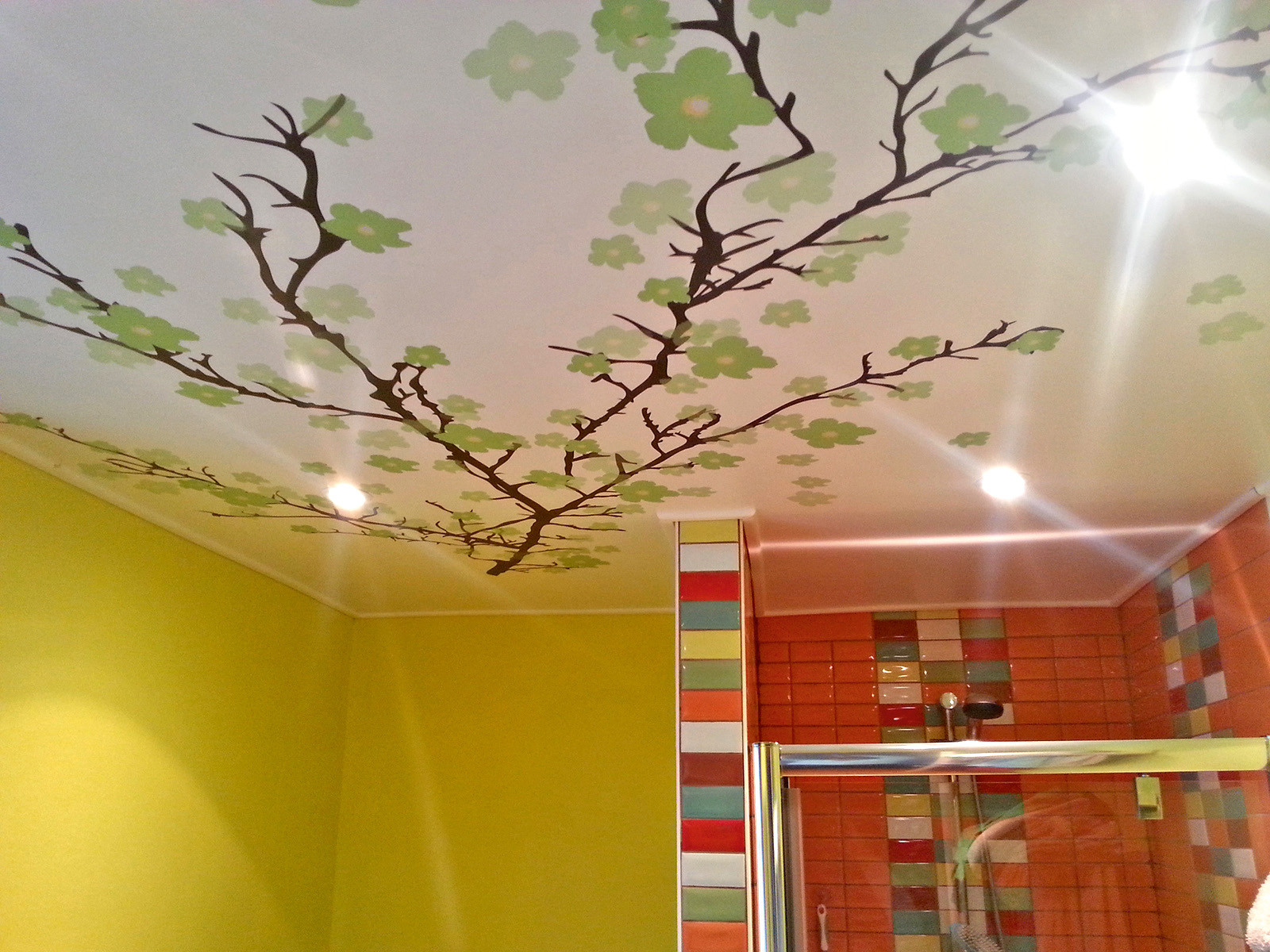

Натяжной потолок с напечатанным рисунком не только скроет инженерные системы, но и украсит детскую

Чтобы разместить пластиковые воздуховоды системы мультизонального кондиционирования, необходимо свободное пространство между перекрытием и потолком величиной как минимум 13 см. Если протяжённость каналов составляет более 10 м, вместо плоских пластиковых коробов применяют гибкие алюминиевые рукава и стальные оцинкованные круглые трубы, обладающие меньшим аэродинамическим сопротивлением, но требующие утепления; потолок при этом опускают на 20–30 см. В любом случае, чтобы скрыть вентканалы, приходится монтировать подвесную или натяжную потолочную конструкцию. В статье мы сравним их разновидности с точки зрения цены, технологии монтажа и эксплуатационных качеств.

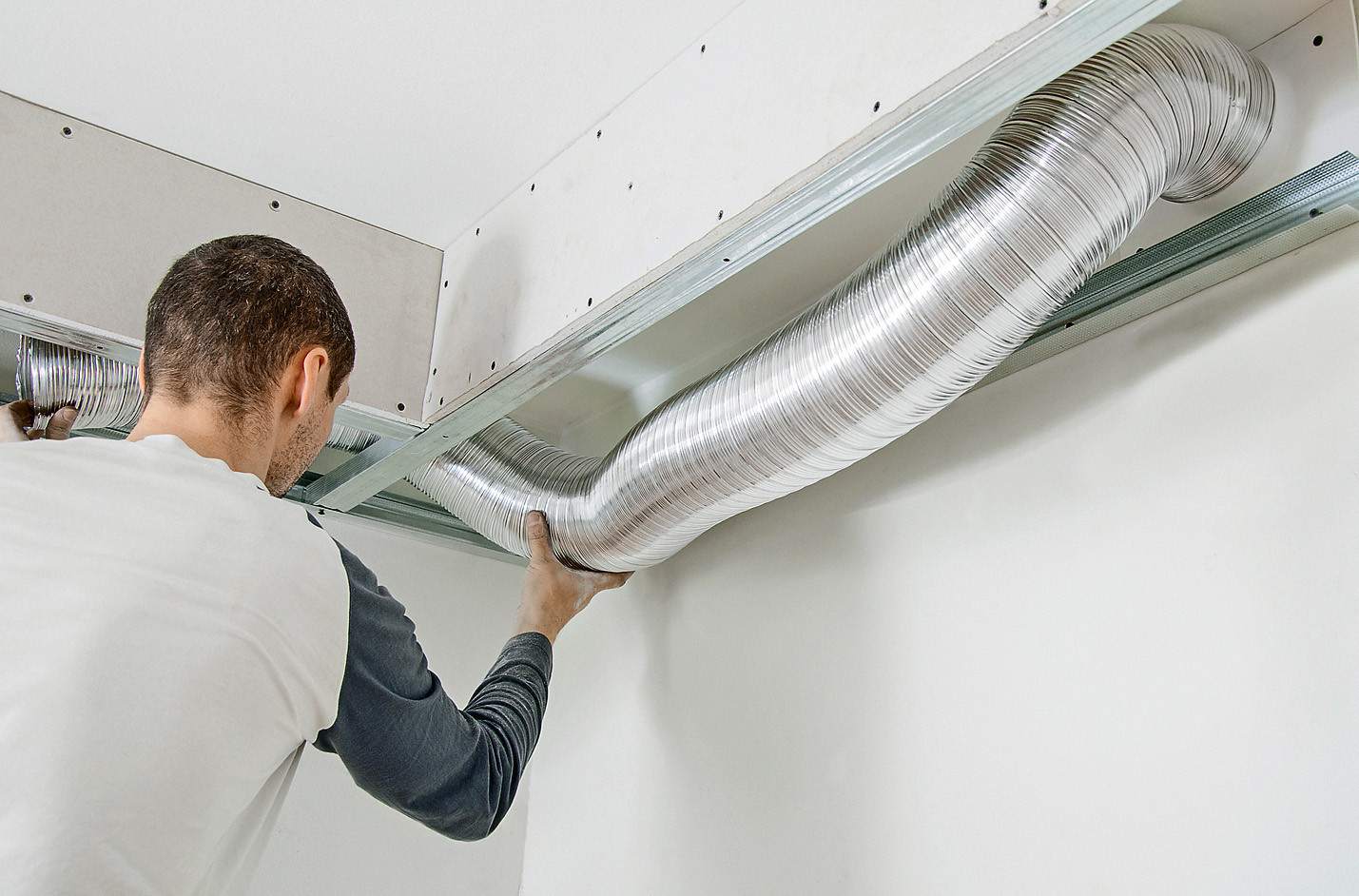

Если высота потолков невелика, для прокладки вентканалов можно смонтировать гипсокартонные короба по периметру помещений

Гипсокартонный потолок. Эта система наиболее популярна в силу доступной цены, долговечности и соответствия современному дизайнерскому тренду, согласно которому поверхность над головой не должна привлекать слишком много внимания — вполне достаточно, чтобы она была ровной, гладкой и однотонной.

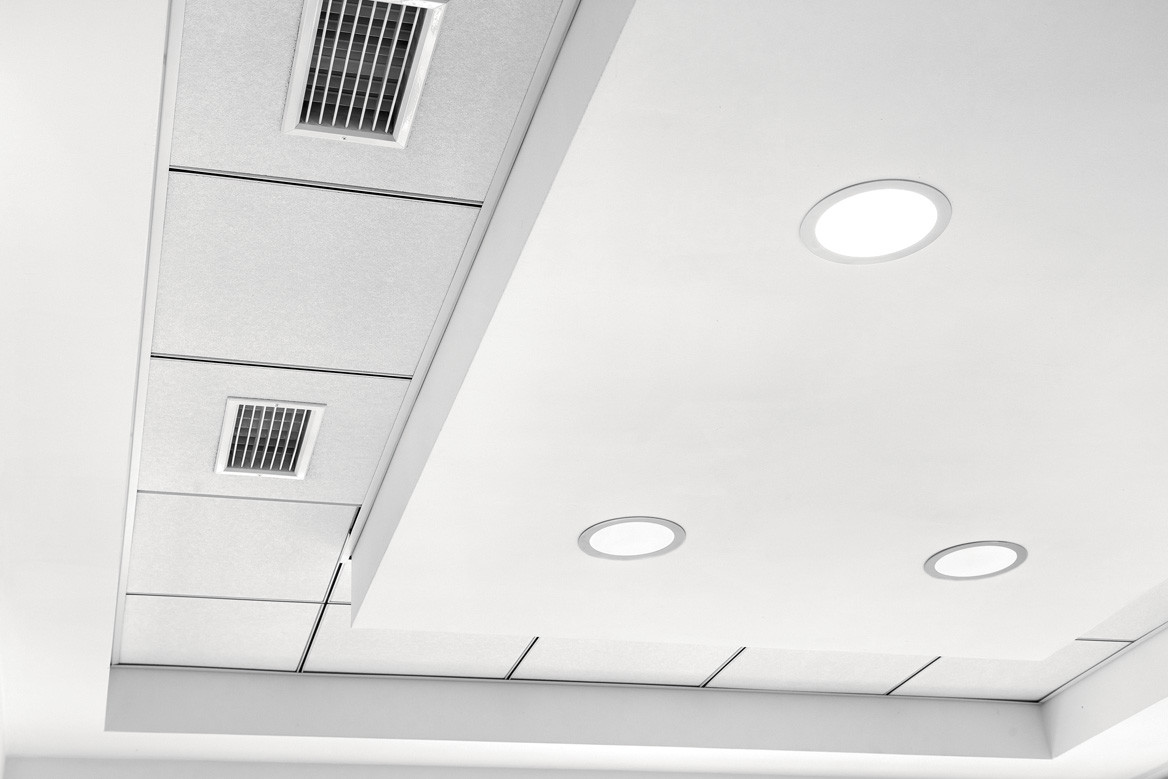

Если изначальная высота помещений невелика, для маскировки труб вентиляции можно смонтировать многоуровневую конструкцию

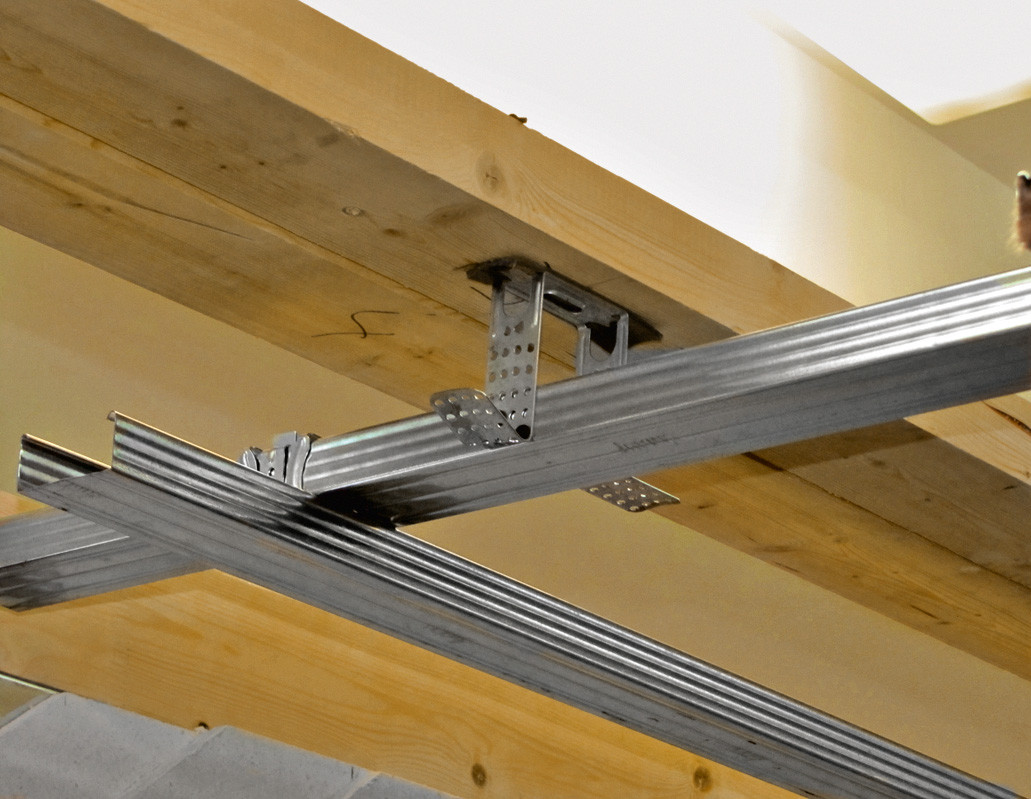

Лучше всего выдерживает нагрузки решётчатый каркас системы КНАУФ П112

Основа гипсокартонного потолка — каркас из стальных оцинкованных профилей, который крепят к стенам и/или плите перекрытия. Конфигурацию профилей и тип подвесов для крепления к перекрытию выбирают с учётом множества факторов, таких как площадь помещения, величина относа от плиты, год постройки здания. Простейшая несущая конструкция состоит из параллельных профилей, располагаемых с шагом 600 мм между осями, однако она не обладает собственной жёсткостью, и вибрации перекрытия передаются ей неравномерно, в результате чего на стыках листов иногда появляются волосяные трещины. Намного более надёжны решётчатые одно- и двухуровневые каркасы, монтируемые с помощью крестообразных соединителей (типовые системы КНАУФ П112 и П113).

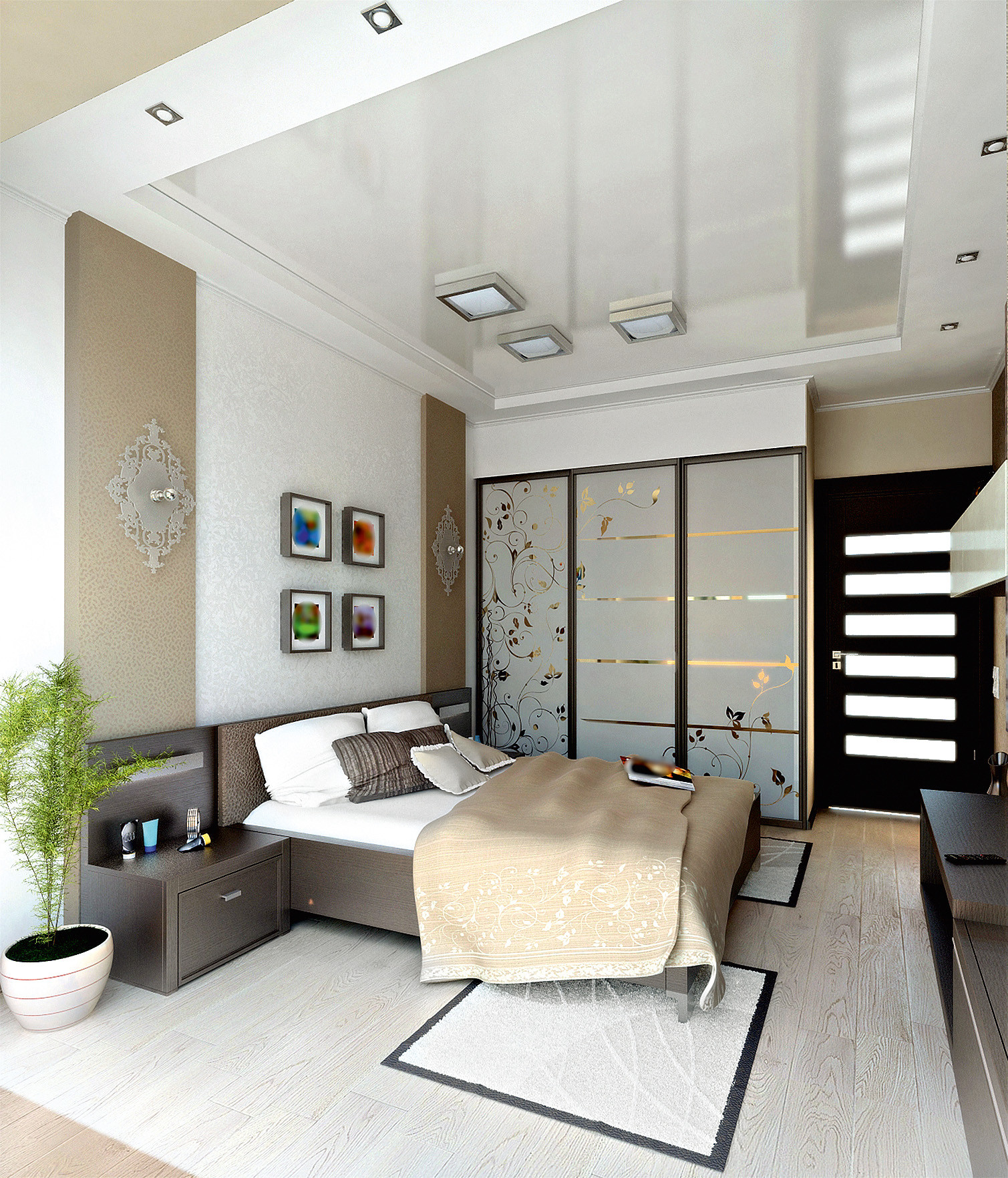

Карнизные короба из гипсокартона нередко сочетают с глянцевой натяжной «серединкой»

Гипсокартонный потолок можно смонтировать на любом уровне: если величина относа от перекрытия не превышает 200 мм, каркас подвешивают на скобах (так называемых прямых подвесах), если превышает — используют регулируемые скользящие подвесы с зажимами или отрезки несущего профиля. Шаг подвесов выбирают с учётом массы конструкции и эксплуатационных нагрузок (скажем, при массе до 15 кг/ м
