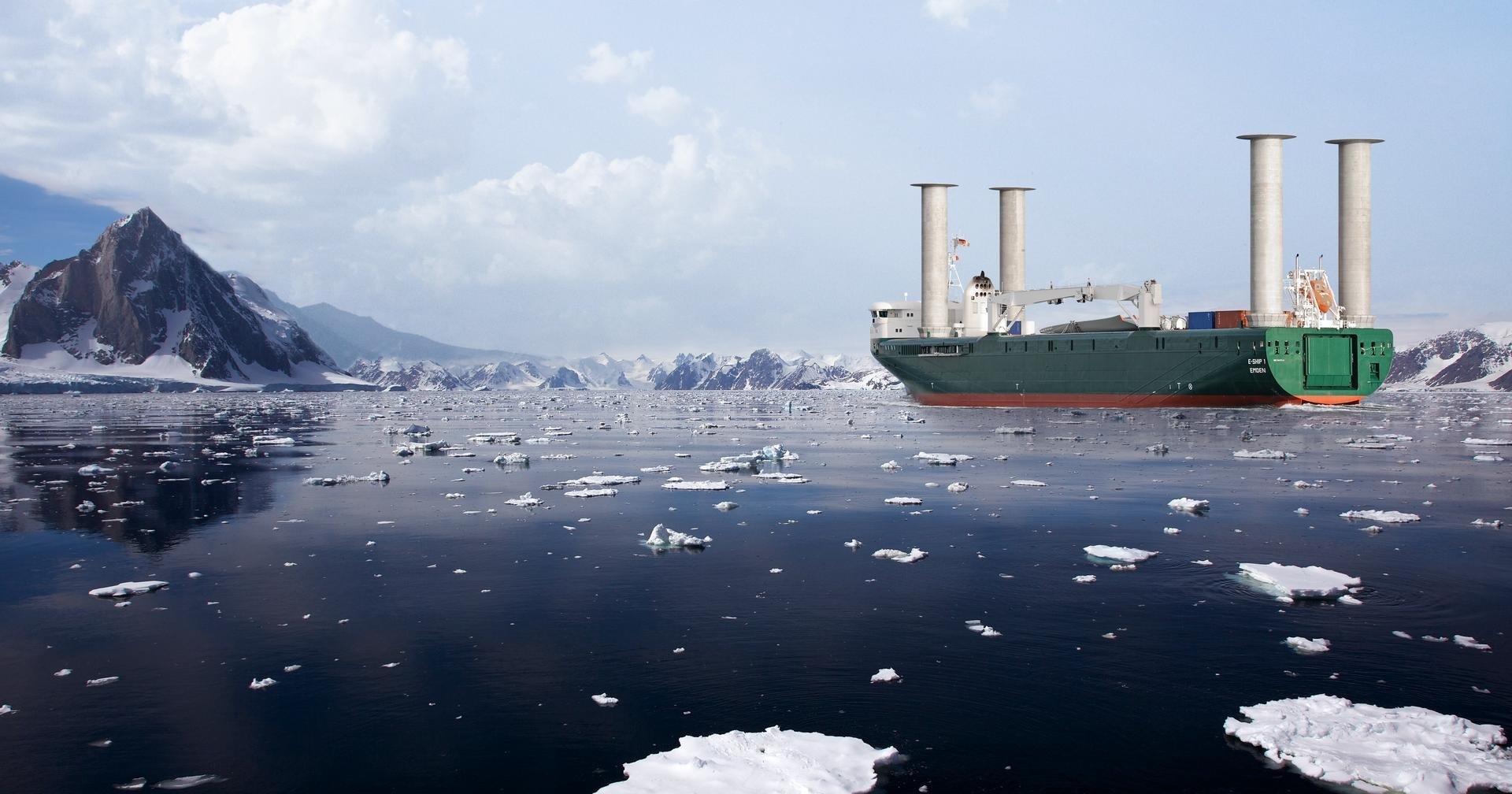

Паруса в виде колонн: эффект Магнуса
Знаменитый документальный сериал «Подводная одиссея команды Кусто» великий французский океанограф снимал в 1960–1970-х годах. Основным кораблем Кусто был тогда переделанный из британского минного тральщика «Калипсо». Но в одном из последующих фильмов – «Повторное открытие мира» – появилось другое судно, яхта «Алкиона». Глядя на нее, многие телезрители задавали себе вопрос: что это за странные мачты-паруса установлены на яхте?..
«Алкиону» фонд Кусто приобрёл в 1985 году, и рассматривался этот корабль не столько как исследовательский, сколько в качестве базы для изучения эффективности турбопарусов – оригинального судового движителя. А когда спустя одиннадцать лет легендарная «Калипсо» затонула, «Алкиона» заняла её место в качестве основного судна экспедиции (к слову, сегодня «Калипсо» поднята и в полуразграбленном состоянии стоит в порту Конкарно).
Собственно, турбопарус изобрёл Кусто. Так же, как акваланг, подводное блюдце и ещё множество приспособлений для исследований морских глубин и поверхности мирового океана. Идея родилась ещё в начале восьмидесятых и заключалась в том, чтобы создать максимально экологичный, но при этом удобный и современный движитель для водоплавающего средства. Использование силы ветра представлялось наиболее перспективным направлением исследований. Но вот незадача: парус человечество придумало несколько тысяч лет назад, а что может быть проще и логичнее?
Конечно, Кусто и компания понимали, что построить судно, приводимое в движение исключительно парусом, невозможно. Точнее, возможно, но его ходовые качества будут весьма посредственны и зависимы от капризов погоды и направления ветра. Поэтому изначально планировалось, что новый «парус» будет лишь вспомогательной силой, применимой в помощь обычным дизельным двигателям. При этом турбопарус заметно снизил бы расход дизельного топлива, а при сильном ветре мог стать единственным движителем судна.
И взгляд команды исследователей обратился в прошлое – к изобретению немецкого инженера Антона Флеттнера, знаменитого авиаконструктора, внесшего серьёзный вклад и в кораблестроение.
Ротор Флеттнера и эффект Магнуса

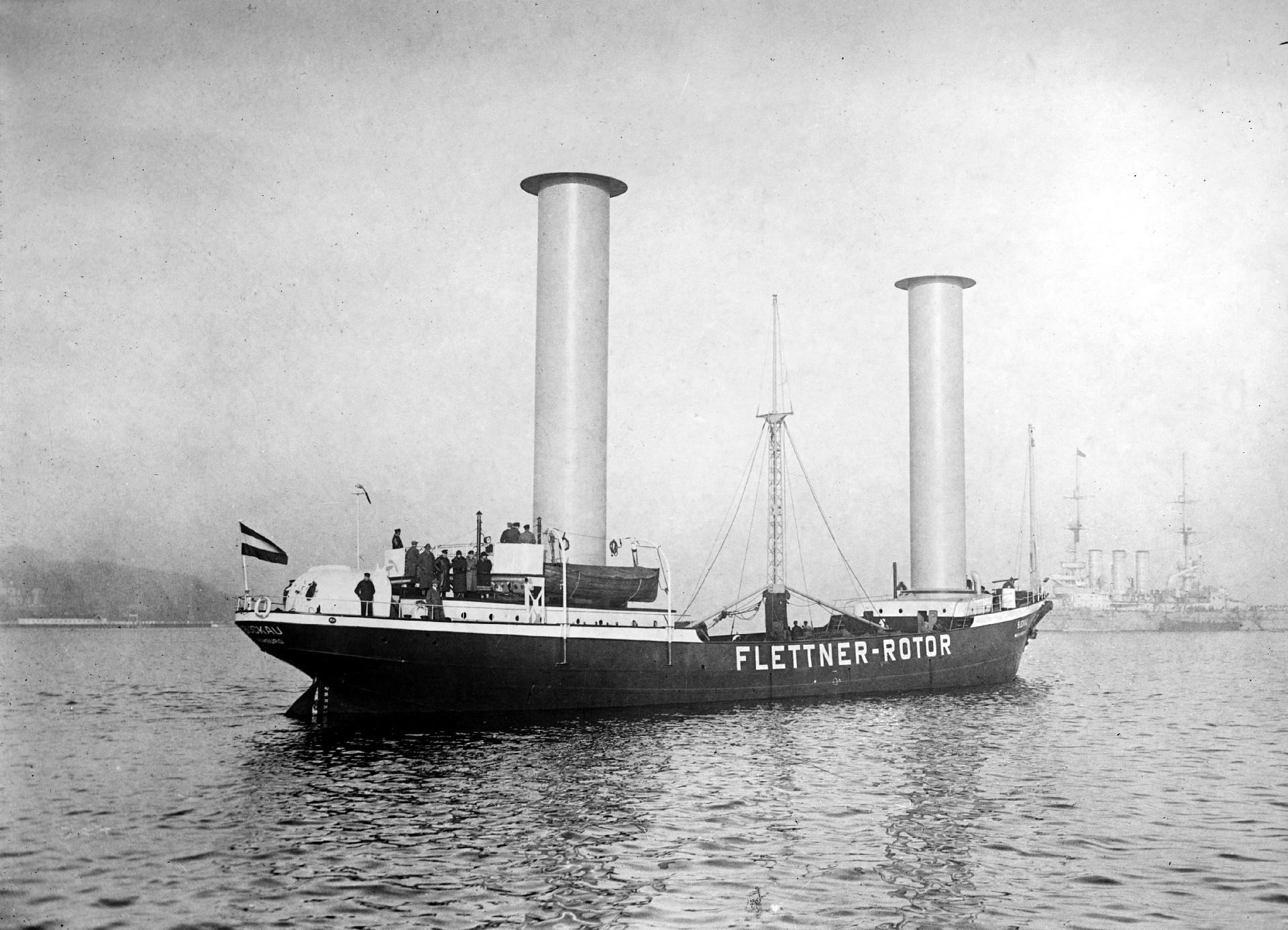

16 сентября 1922 года Антон Флеттнер получил немецкий патент на так называемое «роторное судно». А в октябре 1924 года экспериментальное роторное судно Buckau сошло со стапелей кораблестроительной компании Friedrich Krupp в Киле. Правда, строилась шхуна не с нуля: до установки роторов Флеттнера она была обычным парусным судном.
Идея Флеттнера заключалась в использовании так называемого эффекта Магнуса, суть которого состоит в следующем Когда воздушный (или жидкостный) поток обтекает вращающееся тело, образуется сила, перпендикулярная направлению потока и воздействующая на тело. Дело в том, что вращающийся объект создаёт вокруг себя вихревое движение. С той стороны объекта, где направление вихря совпадает с направлением потока жидкости или газа, скорость движения среды растёт, а с противоположной – падает. Разница давлений и создаёт поперечную силу, направленную от стороны, где направление вращения и направление потока противоположны, к стороне, где они совпадают.
Открыл этот эффект в 1852 году берлинский физик Генрих Магнус. Один из его классических опытов выглядел следующим образом: «Латунный цилиндр мог вращаться между двумя остриями; быстрое вращение цилиндру сообщалось, как в волчке, шнуром. Вращающийся цилиндр помещался в раме, которая в свою очередь легко могла поворачиваться. На эту систему пускалась сильная струя воздуха при помощи маленького центробежного насоса. Цилиндр отклонялся в направлении, перпендикулярном к воздушной струе и к оси цилиндра, при том в ту сторону, с которой направления вращения и струи были одинаковы» (Л.Прандтль, «Эффект Магнуса и ветряной корабль», 1925 год).
Собственно, Флеттнер сделал довольно простую вещь. Он установил на метровую испытательную шлюпку бумажный цилиндр-ротор высотой около метра и диаметром 15 сантиметров, а для его вращения приспособил часовой механизм. И шлюпка поплыла. Доказав на практике возможность использования боковой силы, возникающей в результате эффекта Магнуса, Флеттнер решился переоборудовать трёхмачтовик «Букау» в роторный корабль.
